BECA 157 - 158

Joints hydrauliques / Joints de tige

BECA 157 - 158

Description

Le profil BECA 157 - 158 est un joint composite de tige double effet constitué d'une bague de frottement en PTFE chargé et de deux joints toriques de pré-serrage en élastomère. Il peut se monter dans une gorge selon la norme ISO 7425/2. Possibilité d'associer le joint avec 1 ou 2 bagues anti-extrusion.

Avantages

Etanchéité optimale pour la séparation de deux fluides
Faible coefficient de frottement, pas d'effet stick-slip
Excellente résistance à l'abrasion
Large plage de température et excellente résistance chimique, selon le matériau choisi pour le joint torique

Données techniques

Température	-30°C / +200°C
Pression	50 MPa
Vitesse	2 m/s
Fluides en contact	Huiles hydrauliques minérales Fluides difficilement inflammables Fluides biocompatibles Eau Gaz Autres (Contactez nos experts)

Applications

Hydraulique mobile
Machines-outils
Presses
Suspensions hydro-pneumatiques

Matériaux

Bague de frottement

PTFE chargé Bronze

Joints toriques

NBR 70 Shore A

Téléchargement

Fiche produit - joint hydraulique de tige - BECA 157 - 158 Catalogue - Joints hydrauliques - Joints de tige Catalogue - Joints hydrauliques

Dimensions

Cote de montage

Matériaux

Données techniques

Dimensions

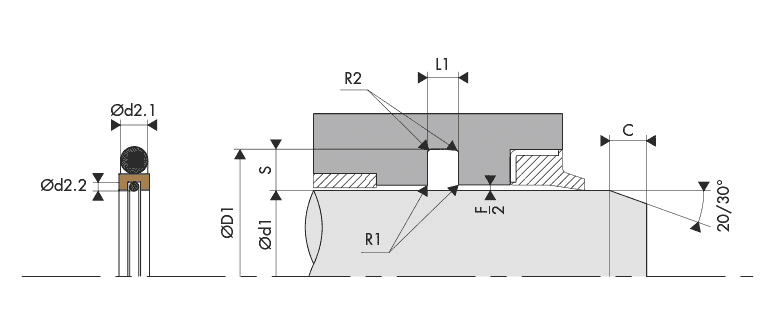

Schéma d'implantation Logement Gorge Joint de tige - Housing Groove Gland Rod seal BECA 157 - 158

Cote de montage

Logement Gorge Joint de tige - BECA 157 - 158

Cote de montage

Diamètre de tige Ød1 f8/h9		Diamètre de gorge	Largeur de gorge	Section radiale	Diamètre de tore	Diamètre de tore
BECA 157 Série standard	BECA 158 Série étendue	ØD1 H9	L1 0/+0,20	S	Ød2.1	Ød2.2
19,0 - 37,9	18,0 - 450,0	d1 + 11,00	4,20	5,50	3,53	1,78
38,0 - 199,9	30,0 - 650,0	d1 + 15,50	6,30	7,75	5,33	1,78
200,0 - 255,9	105,0 - 999,9	d1 + 21,00	8,10	10,50	6,99	2,62
256,0 - 649,9	120,0 - 999,9	d1 + 24,50	8,10	12,25	6,99	2,62
650,0 - 999,9	285,0 - 999,9	d1 + 28,00	9,50	14,00	8,40	3,53
---	650,0 - 999,9	d1 + 38,00	13,80	19,00	12,00	3,53

Pour des applications spéciales > 40 MPa, il est conseillé d'utiliser la tolérance H8/f8 (gorge/tige) ou de choisir d'autres matériaux plus adaptés. Veuillez contacter nos experts.

Matériaux

Bague de frottement					Joints toriques			Surface de contact
Code standard	Code ISO	Matériau	Couleur	Caractéristiques	Code	Nature du matériau	Température de service	Surface de contact
DP	P	PTFE Vierge	Blanc	Résistance aux produits chimiques Imperméabilité Diélectrique Anti-adhérant Coefficient de friction faible Alimentaire	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
					F6	VMQ 70 Shore A	-60°C / +200°C
DC	C	PTFE + 25% Carbone	Gris	Amélioration Propriétés d'usure Tenue à la compression Bonne résistance aux produits chimiques Conductivité thermique et électrique Anti-statique Performant dans le cadre d'applications dynamiques avec compression	K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
CG	C	PTFE + 23% Carbone + 2%Graphite	Noir		K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
DV	V	PTFE + 25 % Verre	Bleu	Amélioration Propriétés d'usure Tenue mécanique Légèrement plus abrasif mais phénomène corrigé par l'adjonction de MOS2 Propriétés chimique et diélectrique conservées Bien adapté aux applications avec mouvements rotatif et alternatif simultanés	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier chromé Fonte
DV	V	PTFE + 25 % Verre	Bleu		G6	FKM 70 Shore A	-20°C / +200°C
VM	M	PTFE + 15 % Verre + 5% MoS2	Gris		K6	NBR 70 Shore A	-30°C / +100°C
VM	M	PTFE + 15 % Verre + 5% MoS2	Gris		G6	FKM 70 Shore A	-20°C / +200°C
DX	X	PTFE GL Blue + Verre + Oxydes métalliques	Bleu turquoise	Résistance à la compression Résistance à l' usure Excellente stabilité chimique Bonne conductivité thermique	K6	NBR 70 Shore A	-30°C / +100°C
DX	X	PTFE GL Blue + Verre + Oxydes métalliques	Bleu turquoise		G6	FKM 70 Shore A	-20°C / +200°C
DG	G	PTFE + 15% Graphite	Noir	Amélioration Propriétés d'usure Diminution de l'usure des pièces métalliques Autolubrification Conductivité thermique et électrique Faible perméabilité Bon coefficient de frottement Anti statique Performant dans le cadre d'applications dynamiques avec autolubrification	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
K1	K	PTFE + 10% Ekonol	Marron clair	Amélioration Meilleure résistance à l'abrasion Meilleure stabilité dimensionnelle à haute température Utilisation jusqu'à +300°C Bon coefficient de frottement et faible perméabilité	K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
K2	K	PTFE + 20% Ekonol	Marron clair		K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
DB	B	PTFE + 60% Bronze	Brun foncé	Amélioration Propriétés d'usure Résistance aux déformations et fluage Résistance à la compression Autolubrification Conductivité électrique et thermique N'altère pas les pièces métalliques Baisse de tenue avec certains produits chimiques Utilisation pour des joints dynamiques à forte compression et faible niveau d'usure	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier chromé Fonte
DB	B	PTFE + 60% Bronze	Brun foncé		G6	FKM 70 Shore A	-20°C / +200°C
B4	B	PTFE + 40% Bronze	Brun foncé		K6	NBR 70 Shore A	-30°C / +100°C
B4	B	PTFE + 40% Bronze	Brun foncé		G6	FKM 70 Shore A	-20°C / +200°C

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Données techniques

Logement Gorge Joint de tige - BECA 157 - 158

Jeux d'extrusion

Section radiale S	Jeu radial F/2
Section radiale S	10 MPa	20 MPa	40 MPa
5,50	0,25	0,15	0,10
7,75	0,30	0,20	0,15
10,50	0,30	0,20	0,15
12,25	0,30	0,20	0,15
14,00	0,45	0,30	0,25
19,00	0,55	0,40	0,35

Etats de surface

Rugosité	Surface dynamique	Surface statique	Flans de gorge
Ra	0,05 - 0,2 µm	≤ 1,6 µm	≤ 3,2 µm
Rz	0,4 - 1,6 µm	≤ 6,3 µm	≤ 10,0 µm
Rmax	0,63 - 2,5 µm	≤ 10,0 µm	≤ 16,0 µm

Chanfreins et rayons

Section radiale S	Rayon R1	Rayon R2	Chanfrein C
5,50	0,30	1,00	3,00
7,75	0,30	1,30	3,00
10,50	0,30	1,80	5,00
12,25	0,30	1,80	6,00
14,00	0,30	2,50	8,00
19,00	0,30	3,00	10,00
