BECA 86B

Description
Le profil BECA 86B est une bague d'étanchéité usinée en PTFE vierge ou chargé et est constitué d'une lèvre primaire pour l'étanchéité dynamique face au fluide principal, d'une lèvre anti-pollution, et d'un joint torique pour l'étanchéité statique. La lèvre primaire d'étanchéité peut être livrée préformée par un mandrin selon le sens de montage.
La lèvre d'étanchéité n'étant pas soumise à un ressort, cela permet au profil de fonctionner à des vitesses plus importantes.
Avantages
Faible coefficient de frottement, pas d'effet stick-slip au démarrage
Excellente résistance à l'abrasion
Excellente résistance à la pollution
Efficace en environnement sec ou faiblement lubrifié
Large plage de température acceptée
Excellente inertie chimique
Données techniques
Température | -15°C/+120°C |
---|---|
Pression | En dynamique : 0.50 MPa |
Vitesse | 25 m/s |
PV maximum | PV (m/s x MPa) 2.6 en milieu lubrifié |
Applications
Aéronautique
Alimentaire
Industrie générale
Médical
Moteurs électriques
Moteurs et pompes
Robotique
Matériaux
Joint profilé
PTFE vierge
PTFE chargé Carbone
PTFE chargé Graphite
PTFE chargé fibres de verre + MOS2
Joint torique
NBR 70 Shore A
FKM 70 Shore A
EPDM 70 Shore A
HNBR 70 Shore A
VMQ 70 Shore A
Téléchargement
Dimensions

Matériaux
Bague de frottement | Joint torique | Surface de contact | ||||||
---|---|---|---|---|---|---|---|---|
Code standard | Code ISO | Matériau | Couleur | Caractéristiques | Code | Nature du matériau | Température de service* |
|
DP | P | PTFE Vierge | Blanc | Résistance aux produits chimiques Imperméabilité Diélectrique Anti-adhérant Coefficient de friction faible Alimentaire |
K6 | NBR 70 Shore A | -15°C / +100°C | Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée |
G6 | FKM 70 Shore A | -15°C / +120°C | ||||||
C6 | EPDM 70 Shore A | -15°C / +120°C | ||||||
F6 | VMQ 70 Shore A |
-15°C / +120°C | ||||||
DC | C | PTFE + 25% Carbone |
Gris |
Amélioration
Bonne résistance aux produits chimiques Performant dans le cadre d'applications |
K6 | NBR 70 Shore A | -15°C / +100°C | |
G6 | FKM 70 Shore A | -15°C / +120°C | ||||||
C6 | EPDM 70 Shore A | -15°C / +120°C | ||||||
CG | C | PTFE + 23% Carbone + 2%Graphite |
Noir | K6 | NBR 70 Shore A | -15°C / +100°C | ||
G6 | FKM 70 Shore A | -15°C / +120°C | ||||||
C6 | EPDM 70 Shore A | -15°C / +120°C | ||||||
DV | V | PTFE + 25 % Verre |
Bleu | Amélioration
corrigé par l'adjonction de MOS2 Propriétés chimique et diélectrique conservées Bien adapté aux applications avec mouvements rotatif et alternatif simultanés |
K6 | NBR 70 Shore A | -15°C / +100°C | Acier Acier chromé Fonte |
G6 | FKM 70 Shore A | -15°C / +120°C | ||||||
VM | M | PTFE + 15 % Verre + 5% MoS2 |
Gris | K6 | NBR 70 Shore A | -15°C / +100°C | ||
G6 | FKM 70 Shore A | -15°C / +120°C | ||||||
DG | G | PTFE + 15% Graphite |
Noir | Amélioration
Autolubrification Conductivité thermique et électrique Faible perméabilité Bon coefficient de frottement Anti statique Performant dans le cadre d'applications dynamiques avec autolubrification |
K6 | NBR 70 Shore A | -15°C / +100°C | Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée |
G6 | FKM 70 Shore A | -15°C / +120°C | ||||||
C6 | EPDM 70 Shore A | -15°C / +120°C | ||||||
DB | B | PTFE + 60% Bronze |
Brun foncé | Amélioration
Conductivité électrique et thermique N'altère pas les pièces métalliques Baisse de tenue avec certains produits chimiques Utilisation pour des joints dynamiques à forte compression et faible niveau d'usure |
K6 | NBR 70 Shore A | -15°C / +100°C | Acier Acier chromé Fonte |
G6 | FKM 70 Shore A | -15°C / +120°C | ||||||
B4 | B | PTFE + 40% Bronze |
Brun foncé | K6 | NBR 70 Shore A | -15°C / +100°C | ||
G6 | FKM 70 Shore A | -15°C / +120°C |

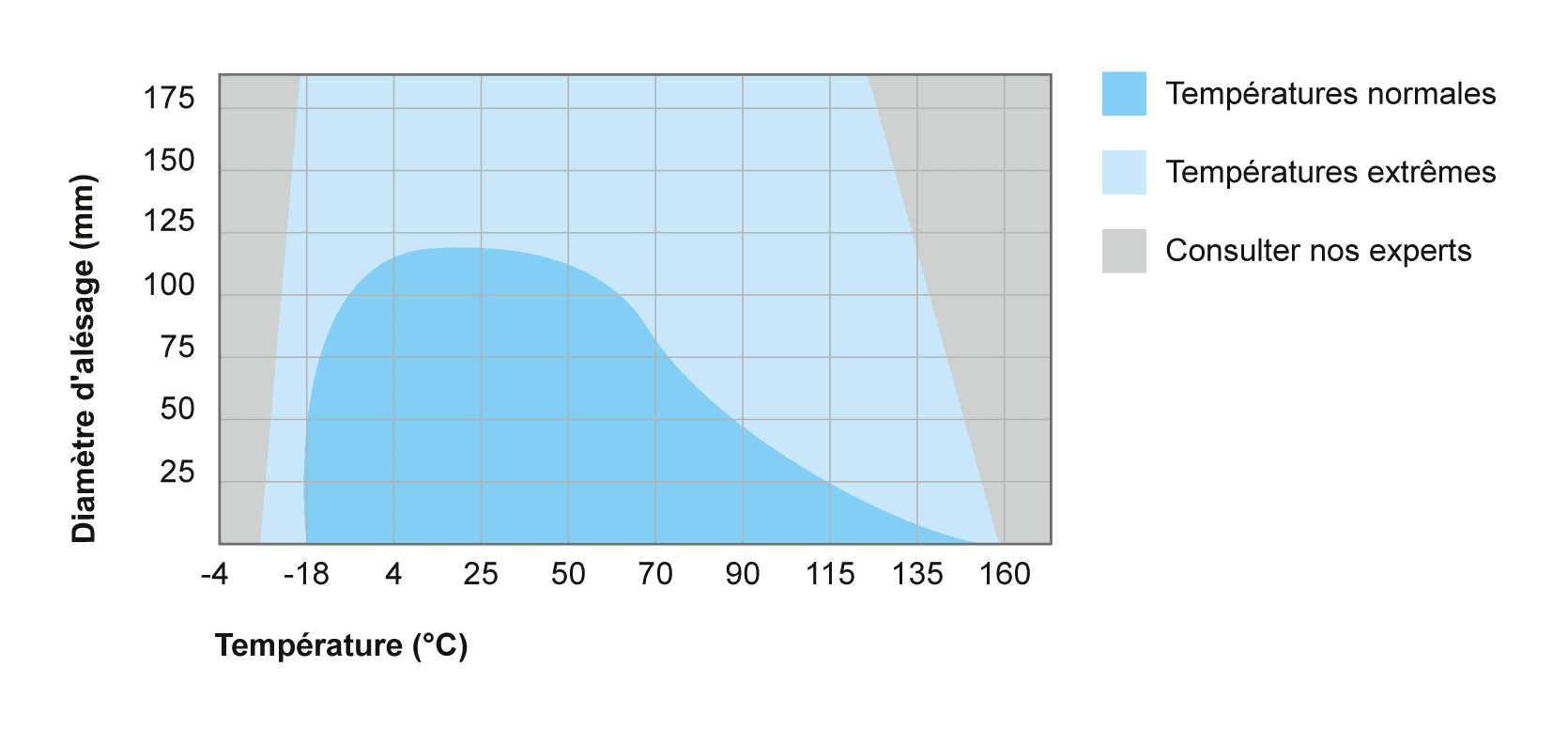

* Limité en température en raison des pertes d'étanchéité potentielles dû à la dilatation thermique des matériaux sur les profils de joint dépourvus de support métallique.
D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

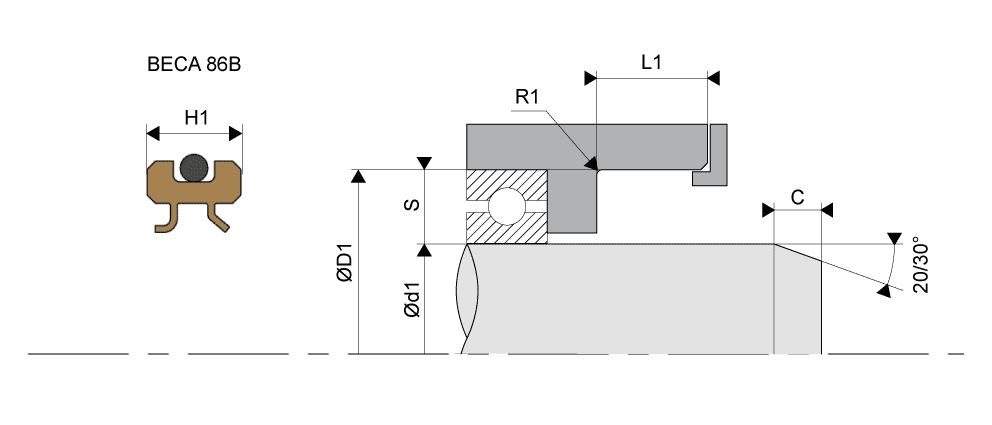

Conception du joint
Conception de l'arbre
Matériau de l'arbre
Les matériaux appropriés sont :
- Aciers courants dans la construction mécanique de type C35 et C45
- Aciers inoxydables de type 1.4300 et 1.4112 pour l'étanchéité à l'eau
- Aluminium
- Fonte
- Matières plastiques
Dureté de l'arbre
La dureté de l'arbre va dépendre de la vitesse linéaire (en m/s) et du niveau de l'environnement.
Dureté HRC | Vitesse de rotation | |||||
---|---|---|---|---|---|---|
Environnement | v ≤ 2,5 m/s | v ≤ 5,0 m/s | v ≤ 10,0 m/s | v ≤ 15,0 m/s | v ≤ 20,0 m/s | v ≤ 25,0 m/s |
Lubrifié | 35 | 40 | 52 | 58 | 58 | 62 |
Sec | 40 | 52 | 58 | 60 | 62 | 62 |
Eau | 40 | 40 | 40 | 40 | 40 | 40 |
Abrasif | 58 | 62 | 62 | 62 | 62 | 62 |
Etats de surface
La qualité de surface de l'arbre doit tenir compte des recommandations ci-dessous.
Conditions standard :
- Ra = 0,2 à 0,4 µm et 0,1 µm pour les applications rigoureuses
- Rz = 1,0 à 3,0 µm
Tolérance de l'arbre
L'arbre doit être de tolérance h11 selon la norme ISO 286-2
Diamètre de l'arbre Ød1 (mm) |
Tolérance h11 (mm) |
---|---|
Ød1 ≤ 3,0 | -0,060 / 0 |
3,0 < Ød1 ≤ 6,0 | -0,075 / 0 |
6,0 < Ød1 ≤ 10,0 | -0,090 / 0 |
10,0 < Ød1 ≤ 18,0 | -0,110 / 0 |
18,0 < Ød1 ≤ 30,0 | -0,130 / 0 |
30,0 < Ød1 ≤ 50,0 | -0,160 / 0 |
50,0 < Ød1 ≤ 80,0 | -0,190 / 0 |
80,0 < Ød1 ≤ 120,0 | -0,220 / 0 |
120,0 < Ød1 ≤ 180,0 | -0,250 / 0 |
180,0 < Ød1 ≤ 250,0 | -0,290 / 0 |
250,0 < Ød1 ≤ 315,0 | -0,320 / 0 |
315,0 < Ød1 ≤ 400,0 | -0,360 / 0 |
400,0 < Ød1 ≤ 500,0 | -0,400 / 0 |
Chanfrein et Rayon
Pour ne pas altérer la lèvre primaire de la bague d'étanchéité lors du montage, il est vivement conseillé de prévoir un chanfrein sur l'arbre. Veuillez-vous référer au tableau ci-dessous.
Diamètre de l'arbre Ød1 (mm) |
Diamètre du chanfrein Ød3 (mm) |
Rayon R (mm) |
---|---|---|
Ød1 ≤ 10,0 | Ød1 - 1,50 | 2,00 |
10,0 < Ød1 ≤ 20,0 | Ød1 - 2,00 | 2,00 |
20,0 < Ød1 ≤ 30,0 | Ød1 - 2,50 | 3,00 |
30,0 < Ød1 ≤ 40,0 | Ød1 - 3,00 | 3,00 |
40,0 < Ød1 ≤ 50,0 | Ød1 - 3,50 | 4,00 |
50,0 < Ød1 ≤ 70,0 | Ød1 - 4,00 | 4,00 |
70,0 < Ød1 ≤ 95,0 | Ød1 - 4,50 | 5,00 |
95,0 < Ød1 ≤ 130,0 | Ød1 - 5,50 | 6,00 |
130,0 < Ød1 ≤ 240,0 | Ød1 - 7,00 | 8,00 |
240,0 < Ød1 ≤ 500,0 | Ød1 - 11,00 | 12,00 |
Battement de l'arbre
Le battement de l'arbre correspond à une déviation entre l'axe réel de l'arbre et l'axe théorique de rotation. Il est important de réduire au maximum le battement de l'arbre en positionnant la bague d'étanchéité au plus près du roulement. Le tableau ci-dessous décrit les valeurs maximales admissibles en fonction de la vitesse de rotation et le matériau de la lèvre d'étanchéité.

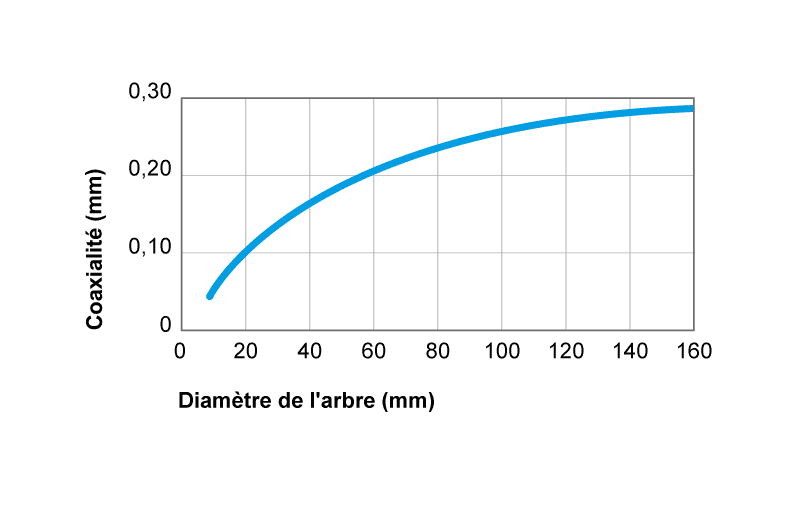

Excentricité
L'arbre et le logement doivent être montés centrés l'un par rapport à l'autre afin d'éliminer toute charge radiale unilatérale au niveau de la lèvre d'étanchéité de la bague.
Conception du logement
Etats de surface
La qualité de surface du logement doit tenir compte des recommandations ci-dessous.
Conditions standard pour les bagues avec revêtement en élastomère :
- Ra = 0,8 µm
- Rz = 1,6 µm
Tolérance du diamètre d'alésage du logement
Le diamètre d'alésage du logement doit être de tolérance H8 selon la norme ISO 286-2
Diamètre d'alésage ØD1 (mm) |
Tolérance |
---|---|
3,0 < ØD1 ≤ 6,0 | 0 / +0,018 |
6,0 < ØD1 ≤ 10,0 | 0 / +0,022 |
10,0 < ØD1 ≤ 18,0 | 0 / +0,027 |
18,0 < ØD1 ≤ 30,0 | 0 / +0,033 |
30,0 < ØD1 ≤ 50,0 | 0 / +0,039 |
50,0 < ØD1 ≤ 80,0 | 0 / +0,046 |
80,0 < ØD1 ≤ 120,0 | 0 / +0,054 |
120,0 < ØD1 ≤ 180,0 | 0 / +0,063 |
180,0 < ØD1 ≤ 250,0 | 0 / +0,072 |
250,0 < ØD1 ≤ 315,0 | 0 / +0,081 |
315,0 < ØD1 ≤ 400,0 | 0 / +0,089 |
400,0 < ØD1 ≤ 500,0 | 0 / +0,097 |
500,0 < ØD1 ≤ 630,0 | 0 / +0,110 |
Dimensions de la largeur du logement
Le tableau ci-dessous informe sur la largeur de gorge et le rayon préconisée.
Hauteur H1 |
Largeur | Rayon R2 max |
|
---|---|---|---|
L2min (H1x0,85) | L1min (H1+0,25) | ||
7,00 | 6,15 | 7,25 | 0,30 |
8,00 | 7,00 | 8,25 | |
10,00 | 8,70 | 10,25 | |
12,00 | 10,40 | 12,25 | 0,50 |
15,00 | 12,95 | 15,25 | |
20,00 | 17,20 | 20,25 |
Dimensions du jeu d'extrusion radial
En cas de fonctionnement sous pression, et afin d'éviter que le joint ne s'extrude, il convient de maintenir le joint dans sa gorge avec une butée dimensionnée de telle sorte que le jeu d'extrusion radial ne dépasse pas 0.30 mm maximum.

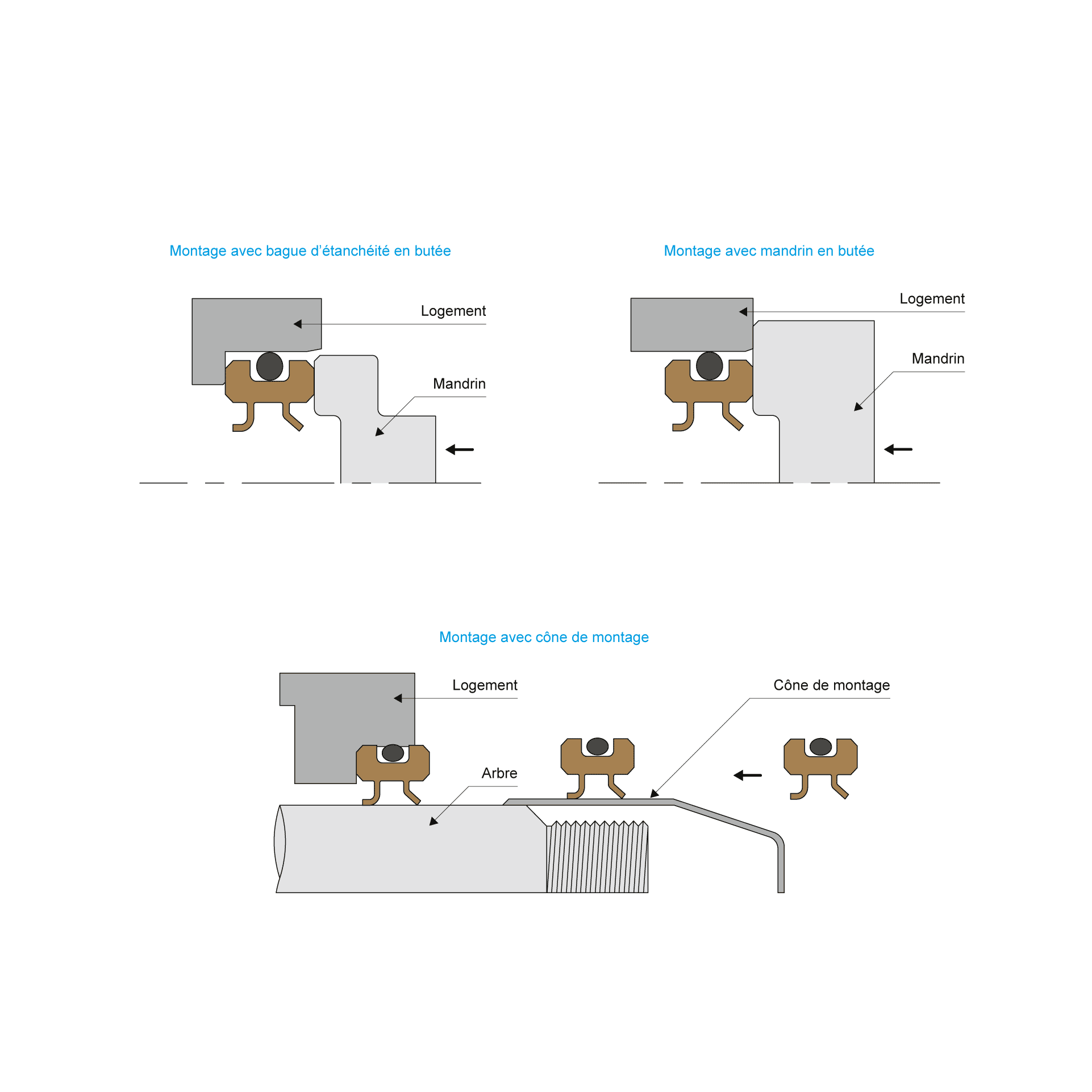

Préconisations de montage
Plusieurs règles essentielles doivent être respectées avant de procéder au montage des joints.
- Vérifier que les pièces mécaniques (arbre et logement) ont un chanfrein d’entrée.
- Ebavurer et chanfreiner ou arrondir les arêtes vives, couvrir les parties filetées.
- Eliminer les copeaux d’usinage et toutes impuretés et autres particules étrangères
- Nettoyer soigneusement toutes les pièces mécaniques.
- Vérifier, en cas d’utilisation d’outils de montage, qu’ils soient propres et dépourvus d’arêtes vives.
