BECA 080D

Coussinets de glissement / Coussinets roulés

BECA 080D - bronze

Description

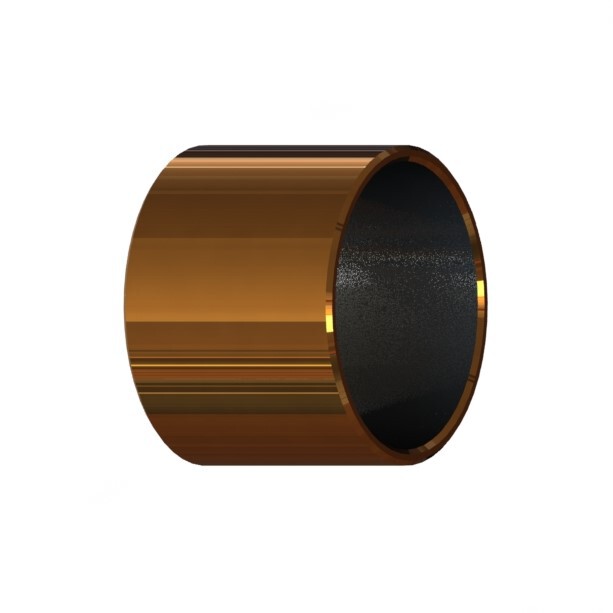

Le profil BECA 080D - PTFE + Bronze/Pb - est un coussinet autolubrifiant constitué d'une couche structurelle en bronze, d'une couche médiane en bronze fritté poreux et d'une couche de glissement à base de mélange de PTFE et Pb.

Avantages

Autolubrifiant
Faible coefficient de frottement
Bonne résistance à l'usure
Bonne résistance à l'abrasion
Adapté aux mouvements de rotation importants
Adapté aux charges importantes
Excellente compatibilité chimique et large plage de température

Applications

Cimenterie
Convoyeur à vis
Métallurgie

Téléchargement

Dimensions

Données techniques

Recommandations de conception

Dimensions

Schéma d'implantation Logement - Groove - BECA 080A - BECA 080D

Données techniques

Logement - Groove - BECA 080A - BECA 080D

Microstructure

Représentation		Description
	1	Composition PTFE/Pb, 0,01-0,03 mm, matériau anti-abrasion, qui formera un film lubrifiant pendant le fonctionnement
	2	Couche de poudre de bronze fritté, 0,2-0,35 mm, qui renforce encore la combinaison de la plaque de bronze et de la couche de PTFE et transfère la chaleur plus rapidement
	3	Support en bronze, supporte une charge élevée et transfère la chaleur, anti-corrosion

Conditions limites

Donnée		Valeur	Unité
Fonctionnement	Sec	++
Fonctionnement	Lubrifié	+
Température	T° maxi	+280	°C
Température	T° mini	-195	°C
Charge maxi	Statique	250	MPa
	Faibles mouvements	140	MPa
	Rotation et Oscillations	60	MPa
Vitesse maxi	Sec	2	m/s
Vitesse maxi	Lubrifié	5	m/s
PV maxi	Sec, en pointe	3,6	MPa.m/s
	Sec, en continu	1,8
	Lubrifié	50
Coefficient de frottement	Sec	0,08-0,20	-
Coefficient de frottement	Lubrifié	0,02-0,07	-
Conductivité thermique		70	W/(m.K)
Coefficient de dilatation thermique linéaire		17x10(-6)	/K

Recommandations de conception

Tolérances appliquées au niveau des interfaces

Dimension de l'arbre	Tolérance	Dimension de l'alésage	Tolérance
Ødj ≤ 4.00 mm	h6	ØDH ≤ 4.00 mm	H6
4.00 mm < Ødj ≤ 80.00 mm	f7	ØDH > 4.00 mm	H7
Ødj > 80.00 mm	h8

Etats de surface

Rugosité	Diamètre de l'arbre Ødj	Diamètre d'alésage ØDH	Autres surfaces
Ra	0.2 - 0.4 µm	1.6 - 3.2 µm	25 µm

218 dimensions trouvées

080.080060D Demande standard	80	85	60
080.080070D Demande standard	80	85	70
080.080080D Demande standard	80	85	80
080.080100D Demande standard	80	85	100
080.085040D Demande standard	85	90	40
080.085060D Demande standard	85	90	60
080.085080D Demande standard	85	90	80
080.085100D Demande standard	85	90	100
080.090040D Demande standard	90	95	40
080.090050D Demande standard	90	95	50
080.090060D Demande standard	90	95	60
080.090080D Demande standard	90	95	80
080.090100D Demande standard	90	95	100
080.095050D Demande standard	95	100	50
080.095060D Demande standard	95	100	60
080.095080D Demande standard	95	100	80
080.095100D Demande standard	95	100	100
080.100050D Demande standard	100	105	50
080.100060D Demande standard	100	105	60
080.100080D Demande standard	100	105	80
080.100115D Demande standard	100	105	115
080.105060D Demande standard	105	110	60
080.105080D Demande standard	105	110	80
080.105115D Demande standard	105	110	115
080.110060D Demande standard	110	115	60
080.110080D Demande standard	110	115	80
080.110115D Demande standard	110	115	115
080.115050D Demande standard	115	120	50
080.115060D Demande standard	115	120	60
080.115070D Demande standard	115	120	70
080.120060D Demande standard	120	125	60
080.120080D Demande standard	120	125	80
080.120100D Demande standard	120	125	100
080.125060D Demande standard	125	130	60
080.125100D Demande standard	125	130	100
080.125115D Demande standard	125	130	115
080.130060D Demande standard	130	135	60
080.130080D Demande standard	130	135	80
080.130100D Demande standard	130	135	100
080.135060D Demande standard	135	140	60
080.135080D Demande standard	135	140	80
080.140060D Demande standard	140	145	60
080.140080D Demande standard	140	145	80
080.140100D Demande standard	140	145	100
080.150060D Demande standard	150	155	60
080.150080D Demande standard	150	155	80
080.150100D Demande standard	150	155	100
080.160060D Demande standard	160	165	60
080.160080D Demande standard	160	165	80
080.160100D Demande standard	160	165	100
