BECA 845 - 847

Joints tournants / Roto-joints

BECA 845 - 847

Description

Les roto-joints BECA 845 - 847 sont des joint tournants de piston simple ou double effet constitués d'une bague de frottement rainurée en PTFE chargé et de deux joints toriques de pré-serrage en élastomère.

Avantages

Faible coefficient de frottement, pas d'effet stick-slip au démarrage
Excellente résistance à l'abrasion et à l'extrusion
Système de lubrification intégré grâce aux rainures
Excellente stabilité dimensionnelle

Données techniques

Température	-30°C / +200°C
Pression	30 MPa
Vitesse	2 m/s
Fluides en contact	Huiles hydrauliques minérales Fluides difficilement inflammables Fluides biocompatibles Eau Autres (contactez nos experts)

Applications

Distributeurs rotatifs
Manipulateurs
Moteurs hydrauliques

Matériaux

Bague de frottement

PTFE chargé Bronze
PTFE chargé Carbone
PTFE vierge

Joints toriques

NBR 70 Shore A
FKM 70 Shore A

Téléchargement

Fiche produit - Rotojoint - BECA 845 - 847 Catalogue - Joints tournants

Dimensions

Cote de montage

Matériaux

Données techniques

Dimensions

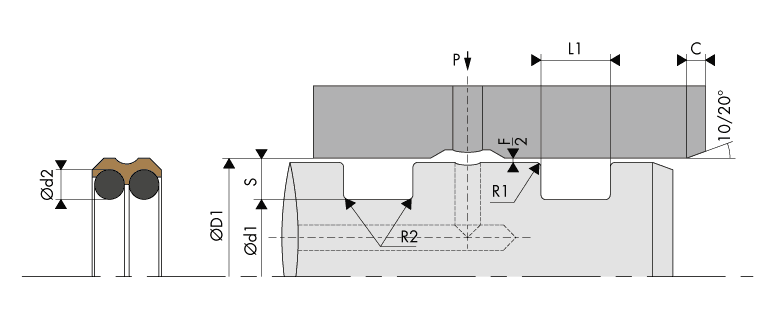

Schéma d'implantation Logement Gorge Rotojoint de piston - Housing Groove Piston rotoseal - BECA 845 - 847

Cote de montage

Logement Gorge Rotojoint de piston - BECA 845 - 847

Cote de montage

Diamètre d'alésage ØD1 H9		Diamètre de gorge Ød1 h9					Largeur de gorge	Diamètre de tore
BECA 847 Série standard	BECA 845 Série lourde	v (m/s) < 0,2 p (MPa) < 2,5	0,2 < v (m/s) < 0,5 2,5 < p (MPa) < 5,0	0,5 < v (m/s) < 1,0 5,0 < p (MPa) < 25,0	1,0 < v (m/s) < 2,0 25,0 < p (MPa) < 40,0	2,0 < v (m/s) < 5,0 40,0 < p (MPa) < 50,0	L1 0/+0,20	Ød2
8,0 - 39,9	---	D1 - 4,20	D1 - 4,40	D1 - 4,50	D1 - 4,60	D1 - 4,70	4,30	1,78
40,0 - 79,9	14,0 - 39,9	D1 - 6,20	D1 - 6,40	D1 - 6,60	D1 - 6,80	D1 - 6,90	6,30	2,62
80,0 - 132,9	40,0 - 79,9	D1 - 8,40	D1 - 8,60	D1 - 8,90	D1 - 9,10	D1 - 9,30	8,50	3,53
133,0 - 329,9	80,0 - 132,9	D1 - 12,70	D1 - 13,00	D1 - 13,40	D1 - 13,80	D1 - 14,00	12,90	5,33
330,0 - 669,9	133,0 - 329,9	D1 - 16,60	D1 - 17,00	D1 - 17,50	D1 - 18,00	D1 - 18,30	16,90	6,99

Pour des applications spéciales > 20 MPa, il est conseillé d'utiliser la tolérance H8/f8 (alésage/gorge) ou de choisir d'autres matériaux plus adaptés. Veuillez contacter nos experts.

Matériaux

Bague de frottement					Joints toriques			Surface de contact
Code standard	Code ISO	Matériau	Couleur	Caractéristiques	Code	Nature du matériau	Température de service	Surface de contact
DP	P	PTFE Vierge	Blanc	Résistance aux produits chimiques Imperméabilité Diélectrique Anti-adhérant Coefficient de friction faible Alimentaire	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
					F6	VMQ 70 Shore A	-60°C / +200°C
DC	C	PTFE + 25% Carbone	Gris	Amélioration Propriétés d'usure Tenue à la compression Bonne résistance aux produits chimiques Conductivité thermique et électrique Anti-statique Performant dans le cadre d'applications dynamiques avec compression	K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
CG	C	PTFE + 23% Carbone + 2%Graphite	Noir		K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
DV	V	PTFE + 25 % Verre	Bleu	Amélioration Propriétés d'usure Tenue mécanique Légèrement plus abrasif mais phénomène corrigé par l'adjonction de MOS2 Propriétés chimique et diélectrique conservées Bien adapté aux applications avec mouvements rotatif et alternatif simultanés	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier chromé Fonte
DV	V	PTFE + 25 % Verre	Bleu		G6	FKM 70 Shore A	-20°C / +200°C
VM	M	PTFE + 15 % Verre + 5% MoS2	Gris		K6	NBR 70 Shore A	-30°C / +100°C
VM	M	PTFE + 15 % Verre + 5% MoS2	Gris		G6	FKM 70 Shore A	-20°C / +200°C
DG	G	PTFE + 15% Graphite	Noir	Amélioration Propriétés d'usure Diminution de l'usure des pièces métalliques Autolubrification Conductivité thermique et électrique Faible perméabilité Bon coefficient de frottement Anti statique Performant dans le cadre d'applications dynamiques avec autolubrification	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
DB	B	PTFE + 60% Bronze	Brun foncé	Amélioration Propriétés d'usure Résistance aux déformations et fluage Résistance à la compression Autolubrification Conductivité électrique et thermique N'altère pas les pièces métalliques Baisse de tenue avec certains produits chimiques Utilisation pour des joints dynamiques à forte compression et faible niveau d'usure	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier chromé Fonte
DB	B	PTFE + 60% Bronze	Brun foncé		G6	FKM 70 Shore A	-20°C / +200°C	Acier Acier chromé Fonte

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Données techniques

Logement Gorge Rotojoint de piston - BECA 845 - 847

Jeux d'extrusion

Section radiale S	Jeu radial F/2
Section radiale S	10 MPa	20 MPa	20 MPa
2,45	0,15	0,10	0,05
3,75	0,20	0,15	0,10
5,50	0,25	0,20	0,15
7,75	0,30	0,25	0,20
10,50	0,30	0,25	0,20
14,00	0,45	0,30	0,25

Etats de surface

Rugosité	Surface dynamique	Surface statique
Ra	0,05 - 0,2 µm	≤ 1,6 µm
Rz	0,4 - 1,6 µm	≤ 10,0 µm
Rmax	0,63 - 2,5 µm	≤ 16,0 µm

Chanfreins et rayons

Section radiale S	Rayon R1	Rayon R2	Chanfrein C
2,45	0,20	0,40	2,00
3,75	0,20	0,60	2,50
5,50	0,20	1,00	3,50
7,75	0,20	1,30	5,00
10,50	0,20	1,80	6,50
14,00	0,20	2,50	17,50

Uniquement sur demande
