BECA 525

BECA 525
beca_525_3d_v1
beca_525_3d_v2

Description

Le profil BECA 525 est un joint composite de piston double effet constitué d'un joint torique de pré-serrage réalisé en élastomère et d'une bague de frottement trapézoïdale en Polyuréthane ou en TPC (Hytrel) selon le type d'application.

Avantages

Etanchéité optimale en statique et en dynamique
Excellente résistance à l'abrasion et à l'usure


Données techniques

Température

-30°C / +100°C

Pression

25 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Agriculture
Industrie moyenne et lourde
Machines-outils
Manutention / Levage

Matériaux

Bague de frottement

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige
TPC-E (Hytrel)

Joint torique

NBR 70 Shore A

Dimensions
Cote de montage
Matériaux
Données techniques

Dimensions

525.1008, 525.1010, 525.1012, 525.1014, 525.1015, 525.1016, 525.3016, 525.1018, 525.1020, 525.3020, 525.1021, 525.1022, 525.1024, 525.2025, 525.1025, 525.1028, 525.1030, 525.2032, 525.1032, 525.1035, 525.1036, 525.1038, 525.1040, 525.3040, 525.1042, 525.1045, 525.1048, 525.2050, 525.1050, 525.1052, 525.1053, 525.1055, 525.1057, 525.1058, 525.1060, 525.1062, 525.2063, 525.1063, 525.1065, 525.1068, 525.1070, 525.1072, 525.1075, 525.1080, 525.3080, 525.1082, 525.1085, 525.1087, 525.1090, 525.1092, 525.1095, 525.1100, 525.3100, 525.1105, 525.1108, 525.1110, 525.1115, 525.1120, 525.2125, 525.1125, 525.1127, 525.1130, 525.1132, 525.1135, 525.1140, 525.1145, 525.1150, 525.1155, 525.1160, 525.3160, 525.1165, 525.1170, 525.1175, 525.1180, 525.1185, 525.1190, 525.1195, 525.1200, 525.3200, 525.1205, 525.1210, 525.1215, 525.1220, 525.1230, 525.1240, 525.2250, 525.1250, 525.1260, 525.1270, 525.1280, 525.1290, 525.1300, 525.1310, 525.2320, 525.1320, 525.1330, 525.1340, 525.1350, 525.1360, 525.1370, 525.1380, 525.1390, 525.1400, 525.1410, 525.1420, 525.1430, 525.1440, 525.1450, 525.1460, 525.1470, 525.1480, 525.1490, 525.1500, 525.1550, 525.1600, 525.1650, 525.1700, 525.1750, 525.1800, 525.1850, 525.1900, 525.1950

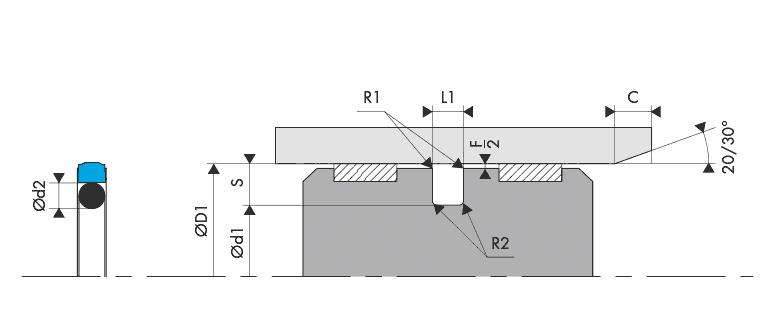

Schéma d'implantationLogement Gorge Joint de piston - Housing Groove Gland Piston seal BECA 525

Cote de montage

Logement Gorge Joint de piston - BECA 525

Cote de montage

Diamètre d'alésage
ØD1 H9
Diamètre de gorge Largeur de gorge Section radiale Diamètre de tore
BECA 525.1
Série standard
BECA 525.3
Série légère
BECA 525.2
Série lourde
Ød1 h9 L1 0/+0,20 S Ød2
8,0 - 14,9 15,0 - 39,9 --- D1 - 4,90 2,20 2,45 1,78
15,0 - 39,9 40,0 - 79,9 --- D1 - 7,50 3,20 3,75 2,62
40,0 - 79,9 80,0 - 132,9 15,0 - 39,9 D1 - 11,00 4,20 5,50 3,53
80,0 - 132,9 133,0 - 329,9 40,0 - 79,9 D1 - 15,50 6,30 7,75 5,33
133,0 - 329,9 330,0 - 669,9 80,0 - 132,9 D1 - 21,00 8,10 10,50 6,99
330,0 - 669,9 670,0 - 999,9 133,0 - 329,9 D1 - 24,50 8,10 12,25 6,99
670,0 - 999,9 1000,0 - ** 330,0 - 669,9 D1 - 28,00 9,50 14,00 8,40
1000,0 - ** --- 1000,0 - ** D1 - 38,00 13,80 19,00 12,00

Matériaux

Bague de frottement Joint torique Surface de contact
Code standard Code ISO Matériau Couleur Caractéristiques Code Nature du matériau Température de service
HG HG PE-UHMW Blanc ou blanc cassé Excellente résistance à l'usure au contact de l'eau et de l'air K6 NBR 70 Shore A -30°C / +80°C Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée
PU U Polyuréthane Bleu Grande résistance mécanique
Bonne résistance à l'usure et à l'abrasion
Module d'élasticité important
Bonne flexibilité
Très bonne résistance à l'ozone et à l'oxydation
K6 NBR 70 Shore A -30°C / +90°C
PUHT U Polyuréthane Haute Température Blanc ou blanc cassé K6 NBR 70 Shore A -30°C / +100°C

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Données techniques

Logement Gorge Joint de piston - BECA 525

Jeux d'extrusion

Section radiale
S
Jeu radial
F/2
2,45 0,20
3,75 0,30
5,50 0,30
7,75 0,40
10,50 0,40
12,25 0,50
14,00 0,60
19,00 0,70

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
2,45 0,30 0,40 3,00
3,75 0,30 0,60 3,00
5,50 0,30 1,00 3,00
7,75 0,30 1,30 5,00
10,50 0,30 1,80 6,00
12,25 0,30 1,80 8,00
14,00 0,30 2,50 10,00
19,00 0,30 3,00 12,00
122 dimensions trouvées
525.1008
Demande standard
8,00 3,10 2,20
525.1010
Demande standard
10,00 5,10 2,20
525.1012
Demande standard
12,00 7,10 2,20
525.1014
Demande standard
14,00 9,10 2,20
525.1015
Demande standard
15,00 7,50 3,20
525.1016
Demande standard
16,00 8,50 3,20
525.3016
Demande standard
16,00 11,10 2,20
525.1018
Demande standard
18,00 10,50 3,20
525.1020
Demande standard
20,00 12,50 3,20
525.3020
Demande standard
20,00 15,10 2,20
525.1021
Demande standard
21,00 13,50 3,20
525.1022
Demande standard
22,00 14,50 3,20
525.1024
Demande standard
24,00 16,50 3,20
525.2025
Demande standard
25,00 14,00 4,20
525.1025
Demande standard
25,00 17,50 3,20
525.1028
Demande standard
28,00 20,50 3,20
525.1030
Demande standard
30,00 22,50 3,20
525.2032
Demande standard
32,00 21,00 4,20
525.1032
Demande standard
32,00 24,50 3,20
525.1035
Demande standard
35,00 27,50 3,20
525.1036
Demande standard
36,00 28,50 3,20
525.1038
Demande standard
38,00 30,50 3,20
525.1040
Demande standard
40,00 29,00 4,20
525.3040
Demande standard
40,00 32,50 3,20
525.1042
Demande standard
42,00 31,00 4,20
525.1045
Demande standard
45,00 34,00 4,20
525.1048
Demande standard
48,00 37,00 4,20
525.2050
Demande standard
50,00 34,50 6,30
525.1050
Demande standard
50,00 39,00 4,20
525.1052
Demande standard
52,00 41,00 4,20
525.1053
Demande standard
53,00 42,00 4,20
525.1055
Demande standard
55,00 44,00 4,20
525.1057
Demande standard
57,00 46,00 4,20
525.1058
Demande standard
58,00 47,00 4,20
525.1060
Demande standard
60,00 49,00 4,20
525.1062
Demande standard
62,00 51,00 4,20
525.2063
Demande standard
63,00 47,50 6,30
525.1063
Demande standard
63,00 52,00 4,20
525.1065
Demande standard
65,00 54,00 4,20
525.1068
Demande standard
68,00 57,00 4,20
525.1070
Demande standard
70,00 59,00 4,20
525.1072
Demande standard
72,00 61,00 4,20
525.1075
Demande standard
75,00 64,00 4,20
525.1080
Demande standard
80,00 64,50 6,30
525.3080
Demande standard
80,00 69,00 4,20
525.1082
Demande standard
82,00 66,50 6,30
525.1085
Demande standard
85,00 69,50 6,30
525.1087
Demande standard
87,00 71,50 6,30
525.1090
Demande standard
90,00 74,50 6,30
525.1092
Demande standard
92,00 76,50 6,30
