BECA 590

BECA 590
beca_590_3d_v1
beca_590_3d_v2

Description

Le profil BECA 590 est un joint composite de piston double effet constitué d'une bague de frottement réalisée en polyuréthane (deux bourrelets de rétention de fluide pneumatique) et d'un joint torique de pré-serrage en élastomère.

Avantages

Etanchéité optimale en statique et en dynamique
Excellente résistance à l'abrasion et à l'usure

Données techniques

Température

-30°C / +100°C

Pression

1,6 MPa (5,0 MPa max)

Vitesse

1 m/s

Fluides en contact

Air lubrifié
Air sans huile
Gaz non agressifs

Applications

Amortisseurs
Distributeurs
Vérins standard

Matériaux

Bague de frottement

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige

Joint torique

NBR 70 Shore A

Dimensions
Cote de montage
Matériaux
Données techniques

Dimensions

590.1020UK6, 590.2025UK6, 590.1025UK6, 590.2030UK6, 590.1030UK6, 590.2032UK6, 590.1032UK6, 590.2040UK6, 590.1040UK6, 590.2050UK6, 590.1050UK6, 590.2060UK6, 590.1060UK6, 590.2063UK6, 590.1063UK6, 590.2065UK6, 590.1065UK6, 590.2068UK6, 590.1068UK6, 590.2070UK6, 590.1070UK6, 590.2075UK6, 590.1075UK6, 590.2080UK6, 590.1080UK6, 590.2085UK6, 590.1085UK6, 590.2090UK6, 590.1090UK6, 590.2095UK6, 590.1095UK6, 590.2100UK6, 590.1100UK6, 590.2105UK6, 590.1105UK6, 590.2110UK6, 590.1110UK6, 590.2115UK6, 590.1115UK6, 590.2120UK6, 590.1120UK6, 590.2125UK6, 590.1125UK6, 590.2130UK6, 590.1130UK6

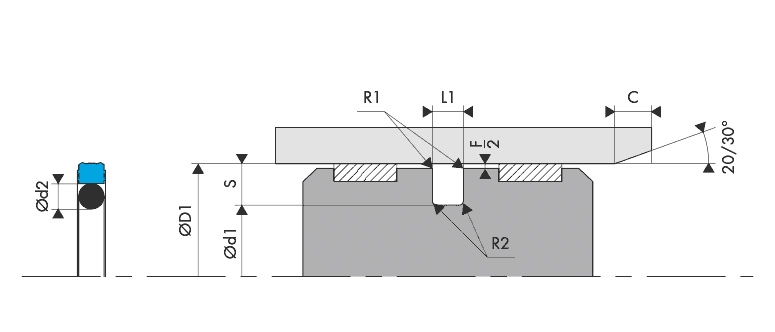

Schéma d'implantationLogement Gorge Joint de piston pneumatique - Housing Groove Pneumatic Piston seal - BECA 590

Cote de montage

Logement Gorge Joint de piston pneumatique - BECA 590

Cote de montage



Diamètre d'alésage
ØD1 H9		 Diamètre de gorge Largeur de gorge Section radiale Diamètre de tore
Série standard Série étendue Ød1 h9 L1 0/+0,20 S Ød2
17,0 - 24,9 25,0 - 49,9 D1 - 8,00 3,20 4,00 2,62
25,0 - 49,9 50,0 - 132,9 D1 - 12,00 4,20 6,00 3,53
50,0 - 132,9 133,0 - 199,9 D1 - 17,00 6,30 8,50 5,33

Matériaux

Bague de frottement Joint torique Surface de contact
Code standard Code ISO Matériau Couleur Caractéristiques Code Nature du matériau Température de service
HG HG PE-UHMW Blanc ou blanc cassé Excellente résistance à l'usure au contact de l'eau et de l'air K6 NBR 70 Shore A -30°C / +80°C Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée
PU U Polyuréthane Bleu Grande résistance mécanique
Bonne résistance à l'usure et à l'abrasion
Module d'élasticité important
Bonne flexibilité
Très bonne résistance à l'ozone et à l'oxydation		 K6 NBR 70 Shore A -30°C / +90°C
PUHT U Polyuréthane Haute Température Blanc ou blanc cassé K6 NBR 70 Shore A -30°C / +110°C

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Données techniques

Logement Gorge Joint de piston pneumatique - BECA 590

Jeux d'extrusion

Section radiale
S		 Jeu radial
F/2
0,0 à 5,0 MPa
4,00 0,50
6,00 0,70
8,50 1,00

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S		 Rayon
R1		 Rayon
R2		 Chanfrein
C
4,00 0,30 0,40 3,00
6,00 0,30 0,80 4,00
8,50 0,30 0,80 5,00
45 dimensions trouvées
590.1020UK6
Demande standard
 20,00 12,00 3,20
590.1025UK6
Demande standard
 25,00 17,00 3,20
590.2025UK6
Demande standard
 25,00 13,00 4,20
590.2030UK6
Demande standard
 30,00 18,00 4,20
590.1030UK6
Demande standard
 30,00 22,00 3,20
590.2032UK6
Demande standard
 32,00 20,00 4,20
590.1032UK6
Demande standard
 32,00 24,00 3,20
590.2040UK6
Demande standard
 40,00 28,00 4,20
590.1040UK6
Demande standard
 40,00 32,00 3,20
590.2050UK6
Demande standard
 50,00 33,00 6,30
590.1050UK6
Demande standard
 50,00 38,00 4,20
590.2060UK6
Demande standard
 60,00 43,00 6,30
590.1060UK6
Demande standard
 60,00 48,00 4,20
590.2063UK6
Demande standard
 63,00 46,00 6,30
590.1063UK6
Demande standard
 63,00 51,00 4,20
590.2065UK6
Demande standard
 65,00 48,00 6,30
590.1065UK6
Demande standard
 65,00 53,00 4,20
590.2068UK6
Demande standard
 68,00 51,00 6,30
590.1068UK6
Demande standard
 68,00 56,00 4,20
590.2070UK6
Demande standard
 70,00 53,00 6,30
590.1070UK6
Demande standard
 70,00 58,00 4,20
590.2075UK6
Demande standard
 75,00 58,00 6,30
590.1075UK6
Demande standard
 75,00 63,00 4,20
590.2080UK6
Demande standard
 80,00 63,00 6,30
590.1080UK6
Demande standard
 80,00 68,00 4,20
590.2085UK6
Demande standard
 85,00 68,00 6,30
590.1085UK6
Demande standard
 85,00 73,00 4,20
590.2090UK6
Demande standard
 90,00 73,00 6,30
590.1090UK6
Demande standard
 90,00 78,00 4,20
590.2095UK6
Demande standard
 95,00 78,00 6,30
590.1095UK6
Demande standard
 95,00 83,00 4,20
590.2100UK6
Demande standard
 100,00 83,00 6,30
590.1100UK6
Demande standard
 100,00 88,00 4,20
590.2105UK6
Demande standard
 105,00 88,00 6,30
590.1105UK6
Demande standard
 105,00 93,00 4,20
590.2110UK6
Demande standard
 110,00 93,00 6,30
590.1110UK6
Demande standard
 110,00 98,00 4,20
590.2115UK6
Demande standard
 115,00 98,00 6,30
590.1115UK6
Demande standard
 115,00 103,00 4,20
590.2120UK6
Demande standard
 120,00 103,00 6,30
590.1120UK6
Demande standard
 120,00 108,00 4,20
590.2125UK6
Demande standard
 125,00 108,00 6,30
590.1125UK6
Demande standard
 125,00 113,00 4,20
590.2130UK6
Demande standard
 130,00 113,00 6,30
590.1130UK6
Demande standard
 130,00 118,00 4,20
