BECA 510

BECA 510
beca_510_3d_v1
beca_510_3d_v2

Description

Le profil BECA 510 est un joint compact de piston double effet de haute performance constitué de deux bagues de guidage/anti-extrusion réalisées en POM, d'une bague de frottement en Polyuréthane en dynamique, et d'une bague souple de pré-serrage en NBR. Il peur se monter dans une gorge selon la norme ISO 6547.

Avantages

Excellente résistance à l'usure
Très faible déformation rémanente à la compression
Montable en gorge fermée

Données techniques

Température

-30°C / +100°C

Pression

40 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Engins de construction
Engins de levage
Vérins hydrauliques

Matériaux

Bague souple

NBR 80 Shore A

Bague de frottement

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige

Bagues de guidage / anti-extrusion

Résine acétale POM

Dimensions
Matériaux
Données techniques

Dimensions

510.3025AP9, 510.3032AP9, 510.3040AP9, 510.3050AP9, 510.3063AP9, 510.3080AP9, 510.3100AP9, 510.3125AP9, 510.3140AP9, 510.3160AP9, 510.3180AP9, 510.3200AP9, 510.3250AP9, 510.3320AP9, 510.3400AP9, 510.3500AP9

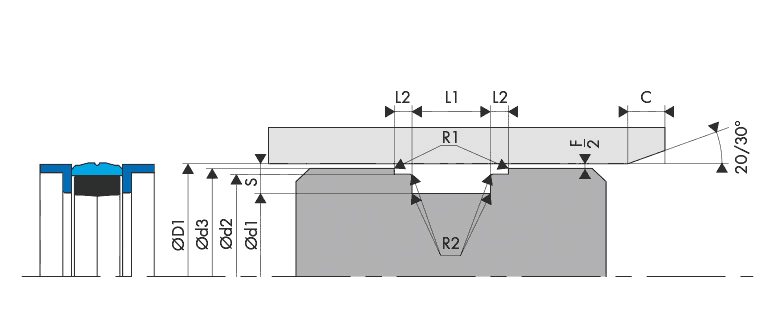

Schéma d'implantationLogement Gorge Joint de piston - Housing Groove Gland Piston seal BECA 510

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT (150°C en pointe sur une courte durée)

NBR 80 Shore A

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -30°C / +100°C

Résine acétale - POM

La résine acétale (POM ou Polyacétal) fait partie des thermoplastiques présentant de nombreux avantages - haute résistance mécanique, rigidité et dureté, excellente élasticité, bonne résistance au fluage, haute résistance aux chocs même à basse température, bonne résistance à l´usure, bon coefficient de glissement, usinabilité excellente, bonnes propriétés diélectriques. Aussi, le faible coefficient d'absorption d'eau, contrairement au polyamide (PA), permet à ce matériau d'obtenir une très bonne stabilité dimensionnelle.

Résistance chimique

Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Eau

Problème de compatibilité Acides
Plage de température -50°C / +115°C

Données techniques

Logement Gorge Joint de piston - BECA 510

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
4,00 0,40 0,40 2,50
5,00 0,40 0,40 3,00
7,50 0,40 0,40 4,50
10,00 0,80 0,80 5,50
15,00 0,80 0,80 8,00
16 dimensions trouvées
510.3025AP9
Demande standard
25,00 405,74 0/+0,10 24,00 10,00 4,00
510.3032AP9
Demande standard
32,00 24,00 29,00 31,00 10,00 4,00
510.3040AP9
Demande standard
40,00 32,00 37,00 39,00 10,00 4,00
510.3050AP9
Demande standard
50,00 40,00 47,00 49,00 12,50 4,00
510.3063AP9
Demande standard
63,00 53,00 60,00 62,00 12,50 4,00
510.3080AP9
Demande standard
80,00 65,00 76,00 78,50 20,00 5,00
510.3100AP9
Demande standard
100,00 85,00 96,00 98,50 20,00 5,00
510.3125AP9
Demande standard
125,00 105,00 120,00 123,00 25,00 6,30
510.3140AP9
Demande standard
140,00 120,00 135,00 138,00 25,00 6,30
510.3160AP9
Demande standard
160,00 140,00 155,00 158,00 25,00 6,30
510.3180AP9
Demande standard
180,00 150,00 172,00 178,00 36,00 12,50
510.3200AP9
Demande standard
200,00 170,00 192,00 197,00 36,00 12,50
510.3250AP9
Demande standard
250,00 220,00 242,00 247,00 36,00 12,50
510.3320AP9
Demande standard
320,00 290,00 312,00 317,00 36,00 12,50
510.3400AP9
Demande standard
400,00 360,00 392,00 397,00 50,00 16,00
510.3500AP9
Demande standard
500,00 460,00 492,00 497,00 50,00 16,00
