Le profil BECA 560 est un joint compact de piston double effet haute performance constitué d'une bague souple en élastomère et de deux bagues anti-extrusion réalisées en POM en standard.

Avantages

Bon effet d'étanchéité
Excellente résistance à l'extrusion
Excellente résistance à l'usure
Etanchéité fiable pour des variations de pressions importantes et subites
Montable par déformation

Données techniques

Température

-30°C / +200°C

Pression

40 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides difficilement inflammables
Fluides biocompatibles
Eau
Autres (contactez nos experts)

Applications

Agriculture
Hydraulique mobile
Vérins hydrauliques

Matériaux

Bague souple

NBR 80 Shore A
FKM 80 Shore A

Bagues anti-extrusion

Résine acétale POM
PTFE chargé Bronze

Dimensions
Matériaux
Données techniques

Dimensions

560.1040AK8, 560.1050AK8, 560.1055AK8, 560.1060AK8, 560.1070AK8, 560.1080AK8, 560.1090AK8, 560.1095AK8, 560.1100AK8, 560.1110AK8, 560.1115AK8, 560.1120AK8, 560.1130AK8

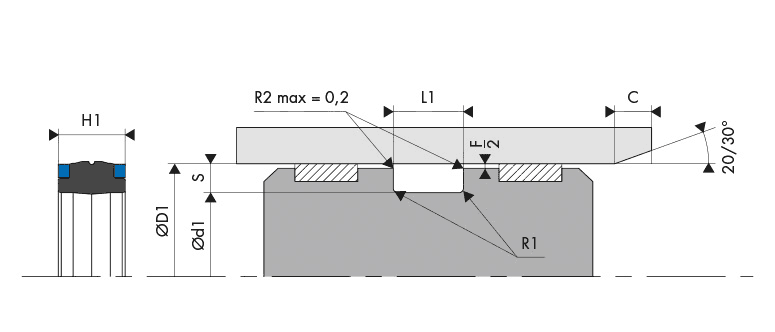

Schéma d'implantationLogement Gorge Joint de piston - Housing Groove Gland Piston seal BECA 560

Matériaux

NBR 80 Shore A

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -30°C / +100°C en dynamique (+120°C en statique)

FKM 80 Shore A

En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.

Résistance chimique Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903.
Fluides difficilement inflammables (HFD)
Huiles de silicone et graisses
Huiles minérales et végétales et graisses
Hydrocarbures aliphatiques (propane, butane, pétrole)
Hydrocarbures aromatiques (benzène, toluène)
Hydrocarbures chlorés (trichloréthylène)
Essence (y compris à haute teneur en alcool)
Agents atmosphériques et ozone
Problème de compatibilité Liquides de frein avec une base de glycol
Gaz ammoniac
Acides organiques à faible poids moléculaire (acides formiques et acétiques)
Plage de température -20°C / +200°C

Résine acétale - POM

La résine acétale (POM ou Polyacétal) fait partie des thermoplastiques présentant de nombreux avantages - haute résistance mécanique, rigidité et dureté, excellente élasticité, bonne résistance au fluage, haute résistance aux chocs même à basse température, bonne résistance à l´usure, bon coefficient de glissement, usinabilité excellente, bonnes propriétés diélectriques. Aussi, le faible coefficient d'absorption d'eau, contrairement au polyamide (PA), permet à ce matériau d'obtenir une très bonne stabilité dimensionnelle.

Résistance chimique

Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Eau

Problème de compatibilité Acides
Plage de température -50°C / +115°C

PTFE chargé Bronze

Le PTFE est un polymère thermoplastique se composant de tétrafluoroéthylène et présentant des propriétés exceptionnelles - coefficient de frottement très faible (frottement d'adhérence et de glissement presque égaux), physiologiquement neutre par des températures jusqu'à +200°C, propriétés d'isolation électrique excellentes, compatibilité chimique avec la plupart des fluides excellente. En revanche, ce matériau étant plastique et non élastique, il ne peut remplacer facilement les bases élastomères.

Le bronze, en tant que charge de remplissage, est ajouté au PTFE entre 40% et 60%. Ce matériau usiné présente une excellente résistance à l'usure, une faible déformation par fluage, une bonne conductibilité thermique.

Données techniques

Logement Gorge Joint de piston - BECA 560

Jeux d'extrusion

Pression
MPa
Jeu radial
F/2
25 MPa 0,30
35 MPa 0,20
40 MPa 0,15

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Chanfrein
C
8,00 0,20 5,00
10,00 0,30 6,00



13 dimensions trouvées
560.1040AK8
Demande standard
40,00 24,00 18,00 18,40
560.1050AK8
Demande standard
50,00 34,00 18,00 18,40
560.1055AK8
Demande standard
55,00 39,00 18,00 18,40
560.1060AK8
Demande standard
60,00 44,00 18,00 18,40
560.1070AK8
Demande standard
70,00 50,00 22,00 22,40
560.1080AK8
Demande standard
80,00 60,00 22,00 22,40
560.1090AK8
Demande standard
90,00 70,00 22,00 22,40
560.1095AK8
Demande standard
95,00 75,00 22,00 22,30
560.1100AK8
Demande standard
100,00 75,00 22,00 22,40
560.1110AK8
Demande standard
110,00 90,00 22,00 22,40
560.1115AK8
Demande standard
115,00 90,00 22,00 22,30
560.1120AK8
Demande standard
120,00 95,00 22,00 22,40
560.1130AK8
Demande standard
130,00 105,00 25,00 25,30
