EBCW

EBCW
EBCW_image_3d_v1
EBCW_image_3d_v2

Description

Le profil EBCW est un bouchon obturateur constitué d'une simple cage métallique extérieure avec des systèmes de bossage en élastomère sur la moitié de la cage côté extérieur.

Avantages

Bonne rigidité radiale, en particuliers pour les grands diamètres
Bonne stabilité au montage, évitant les effets de rebond
Bonne étanchéité statique
Bonne compensation de dilatation thermique
Bon transfert de chaleur
Montage facile avec des effets de rebond très limités

Données techniques

Température

-40°C / +200°C

Pression

0,50 MPa

Applications

Transmissions
Moto-réducteurs
Pompes
Moteurs

Matériaux

Elastomère

NBR 70 - 75 Shore A
FKM 70 - 75 Shore A

Cage métallique

Acier - AISI 1010
Acier inoxydable - AISI 304
Acier inoxydable - AISI 316

Dimensions
Matériaux
Conception du logement

Dimensions

Schéma d'implantationLogement Gorge Bouchon obturateur - Housing Groove End cover - EBCW

Matériaux

Cage métallique

Le tableau ci-dessous présente les matériaux qu'il nous est possible de proposer au niveau des cages métalliques.

Application Matériau Norme Caractéristiques
Cage métallique Acier standard non allié AISI 1010
(DIN 1624)
Acier laminé à froid
Cage métallique Acier Chrome - Nickel AISI 304
(DIN 1.4301 - V2A)
Acier inoxydable standard
Cage métallique Acier Chrome - Nickel - Molybdène AISI 316
(DIN 1.4401 - V4A)
Acier inoxydable haute résistance contre la corrosion

Elastomères

ACM (Polyacrylate)

Polymère en éthylocrylate (ou butylacrylate) comportant une faible quantité de monomère nécessaire à la réticulation, l'ACM est un matériau plus résistant à la chaleur que le NBR. Il est souvent utilisé pour les boîtes de vitesses automatiques.

Résistance chimique Huiles minérales (huiles de moteur, huiles de boîte de vitesse, huiles ATF
Agents atmosphériques et ozone
Problème de compatibilité Liquides de frein avec une base de glycol (Dot 3 & 4)
Hydrocarbures aromatiques et chlorés
Eau et vapeur d'eau
Acides, alcalis, amines
Plage de température -25°C à + 150°C (pointe sur courte durée à +160°C)
-35°C / +150°C avec des ACM spéciaux
AEM (Caoutchouc d'Ethylène - Acrylate)

Copolymère d'éthylène et d'acrylate de méthyle, l'AEM est considéré comme étant plus résistant à la chaleur que l'ACM. C'est un intermédiaire entre l'ACM et le FKM de part ses caractéristiques.

Résistance chimique Liquides de refroidissement
Huiles minérales agressives
Agents atmosphériques
Eau
Problème de compatibilité Solvants aromatiques
Acides forts
Liquides de freins
Huiles de boîte de vitesse
Huiles ATF
Plage de température  - 40°C à + 150°C
CR (Polychloroprène)

Cet élastomère à base de CR est employé pour l'industrie du froid, et pour les circuits de ventilation. Ce chloroprène a été le premier caoutchouc synthétique développé et commercialisé.

Résistance chimique Huiles minérales paraffiniques
Huiles de silicone et de graisses
Eau et solvants d'eau à basse température
Fluides frigorigènes
Ammoniac
Dioxyde de carbone
Agents atmosphériques et ozone
Résistance limitée chimiquement Huiles minérales naphténiques
Hydrocarbures aliphatiques (propane, butane, pétrole)
Liquides de frein avec une base de glycol
Problème de compatibilité Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Plage de température -40°C / +100°C (pointe sur courte durée à +120°C)
EPDM (Caoutchouc d'Ethylène - Propylène - Diène)

Copolymère d'éthylène-propylène-diène, l'EPDM est couramment utilisé pour la robinetterie eau chaude, pour les circuits de refroidissement, pour les circuits de freinage, pour les lave-vaisselle, et pour les machines à laver.

Résistance chimique Eau chaude et vapeur jusqu'à +150°C
Liquides de frein avec une base de glycol (Dot 3 & 4) et liquides de frein avec une base de silicone (Dot 5)
Acides organiques et inorganiques
Agents de nettoyage, alcalis de sodium et de potassium
Fluides hydrauliques (HFD-R)
Huiles de silicone et graisses
Solvants polaires (alcools, les cétones, les esters)
Agents atmosphériques et ozone
Problème de compatibilité Huiles minérales et graisses
Hydrocarbures
Faible imperméabilité au gaz
Plage de température -45°C / +150°C (pointe sur courte durée à +175°C)
FFKM (Caoutchouc Perfluoré)

Le FFKM présente les meilleures caractéristiques en terme de résistance aux températures élevées, avec une excellente inertie chimique. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints moteur, pour le vide poussé.

Résistance chimique Hydrocarbures aliphatiques et aromatiques
Solvants polaires (cétones, esters, éthers)
Acides organiques et inorganiques
Eau et vapeur d'eau
Vide poussé
Problème de compatibilité Réfrigérants (R11, R12, R13, R113, R114, etc.)
PFPE
Plage de température -15°C / +320°C
FKM (Caoutchouc Fluoré)

En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.

Résistance chimique Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903.
Fluides difficilement inflammables (HFD)
Huiles de silicone et graisses
Huiles minérales et végétales et graisses
Hydrocarbures aliphatiques (propane, butane, pétrole)
Hydrocarbures aromatiques (benzène, toluène)
Hydrocarbures chlorés (trichloréthylène)
Essence (y compris à haute teneur en alcool)
Agents atmosphériques et ozone
Problème de compatibilité Liquides de frein avec une base de glycol
Gaz ammoniac
Acides organiques à faible poids moléculaire (acides formiques et acétiques)
Plage de température -20°C / +200°C (pointe sur courte durée à +230°C)
-40°C / +200°C avec des FKM spéciaux
FVMQ (Caoutchouc Fluorosilicone)

Le FVMQ présente des propriétés mécaniques et physiques très semblables à celles du VMQ. Toutefois, le FVMQ offre une meilleure résistance au carburant et aux huiles minérales. Cependant, le résistance à l'air chaud est moins bonne que pour le VMQ.

Résistance chimique Huiles minérales aromatiques (huile IRM 903)
Carburants
Hydrocarbures aromatiques à bas poids moléculaire
(benzène, toluène)
Plage de température -70°C / +175°C
HNBR (Caoutchouc Butadiène - Acrylonitrile Hydrogéné)

Cet élastomère à base de HNBR est obtenu par hydrogénation sélective des groupes butadiène du NBR. Il est couramment employé pour la direction assistée, et pour la climatisation.

Résistance chimique Hydrocarbures aliphatiques
Huiles minérales et végétales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, bases et solutions salines à température modérée
Eau et vapeur d'eau jusqu'à +150°C
Agents atmosphériques et ozone
Problème de compatibilité Hydrocarbures chlorés
Solvants polaires (cétones, esters et éthers)
Acides forts
Plage de température -30°C / +150°C (pointe sur courte durée à +160°C)
-40°C / +150°C avec des HNBR spéciaux
NBR (Caoutchouc Butadiène - Acrylonitrile)

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -30°C / +100°C (pointe sur courte durée à +120°C)
-40°C / +100°C avec des NBR spéciaux
VMQ (Caoutchouc Silicone : Polysiloxane - Vinyle - Méthyle)

Cet élastomère à base de FVMQ est très souvent employé pour la carburation.

Résistance chimique Huiles animales et végétales et graisses
Eau à température modérée
Solutions salines diluées
Agents atmosphériques et ozone
Problème de compatibilité Vapeur surchauffée de l'eau jusqu'à +120°C
Hydrocarbures chlorés à faible poids moléculaire (trichloréthylène)
Hydrocarbures aromatiques (benzène, toluène)
Plage de température -60°C / +200°C  (pointe sur courte durée à +230°C)

Le tableau ci-dessous donne un aperçu sur les caractéristiques physiques, chimiques et mécaniques pour chacun des matériaux.

Caractéristiques / Matériaux ACM AEM CR EPDM FFKM FKM FVMQ HNBR NBR VMQ
Résistance à l'abrasion 2 3 2 2 4 2 4 2 2 4
Résistance aux acides 4 3 2 2 1 1 3 1 3 3
Résistance chimique 4 2 2 1 1 1 1 2 2 2
Résistance au froid 4 2 2 2 3 4 2 2 2 2
Propriétés dynamiques 3 3 3 2 3 2 4 1 2 4
Propriétés électriques 3 3 3 2 1 4 1 3 3 1
Résistance à la flamme 4 4 2 4 1 1 2 4 4 3
Résistance à la chaleur 1 1 2 2 1 1 1 1 2 1
Imperméabilité 1 1 2 2 2 2 4 2 2 4
Résistance à l'huile 1 3 2 4 1 1 2 1 1 2
Résistance à l'ozone 1 1 2 1 1 1 1 2 4 1
Résistance à la déchirure 2 3 3 1 4 3 4 2 2 4
Résistance à la traction 3 2 2 1 2 1 3 1 2 4
Résistance à l'eau / vapeur 4 4 3 1 2 3 3 1 2 3
Résistance aux agents atmosphériques 1 1 1 1 1 1 1 2 3 1

1. Propriétés excellentes    2. Bonnes propriétés    3. Propriétés moyennes    4. Mauvaises propriétés

Compatibilité chimique

Un catalogue « Guide de compatibilité chimique » est téléchargeable dans la rubrique Documentation. Egalement, vous pouvez utiliser gratuitement notre outil en ligne « Compatibilité chimique ».

Ces deux supports vous offrent la possibilité de mesurer le comportement de nos matériaux en contact avec la plupart des fluides existants. Les données affichées sont le résultat de tests minutieux à température ambiante et tiennent compte des dernières publications. Les résultats de tests ne peuvent être perçus comme étant représentatifs à 100% de la réalité en raison des spécificités particulières de votre application. En effet, les tests effectués ne prennent pas en compte les additifs et impuretés pouvant exister dans des conditions réelles d'utilisation ni même les températures à des niveaux élevés possibles. D'autres paramètres peuvent aussi altérer le comportement de nos matériaux tels que la dureté, la rémanence, l'abrasion, etc. Nous vous recommandons donc d'effectuer vos propres tests afin de confirmer la compatibilité de nos matériaux en fonction de votre application spécifique. Notre équipe technique se tient à votre disposition pour tout complément d'information.

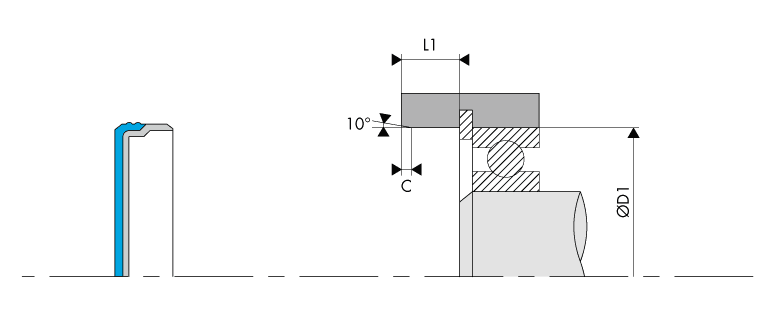

Conception du logement

Logement Gorge Bouchon obturateur - EBCW

Chanfreins

Largeur de gorge
L1
Chanfrein
C
4,00 - 5,00 1,00
6,00 - 7,00 1,30
8,00 - 9,50 1,50
10,00 - 11,00 1,80
12,00 - 15,00 2,00

Uniquement sur demande
