BECA 087E

Coussinets de glissement / Coussinets frittés

BECA 087E - acier

Description

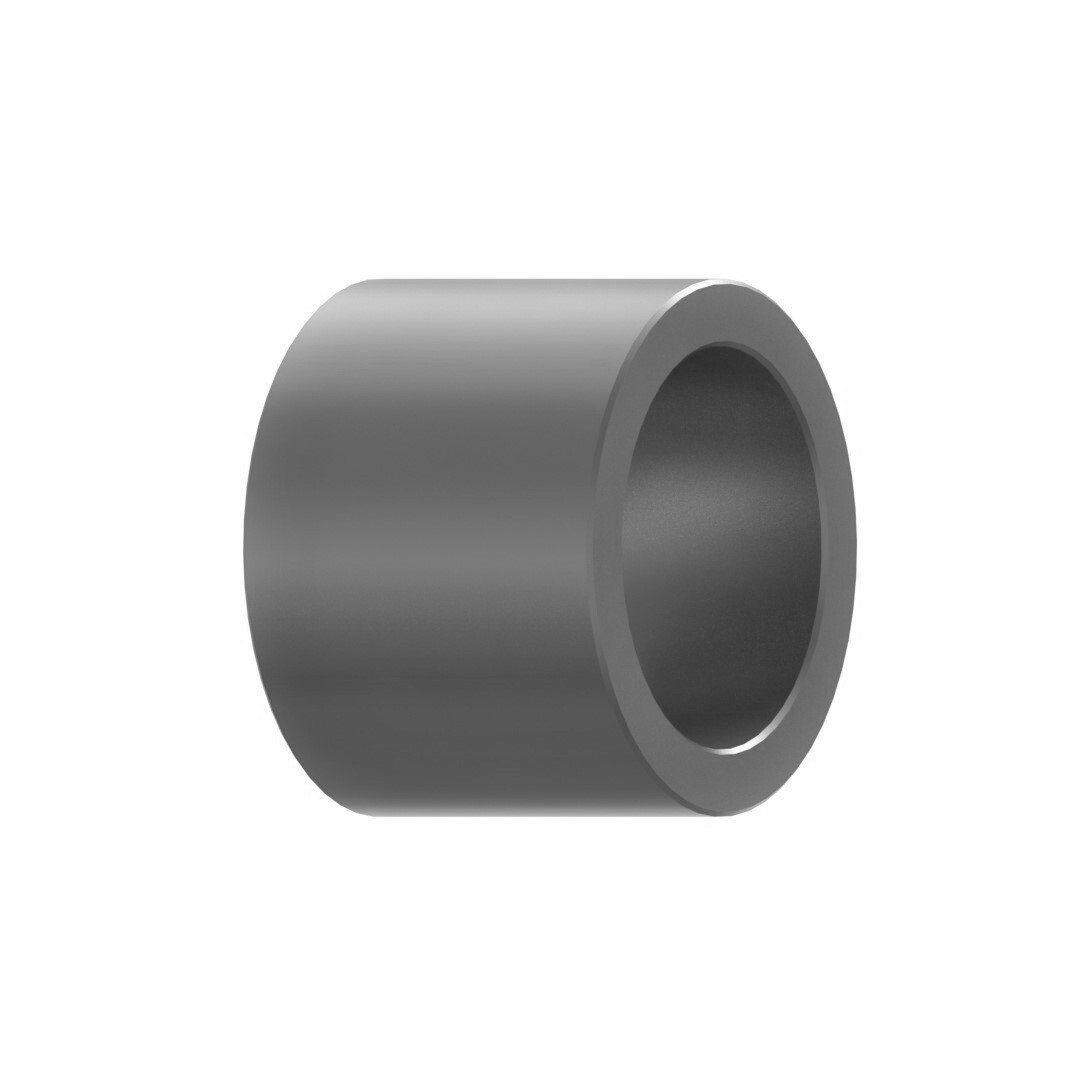

Le profil BECA 087E est un coussinet de glissement cylindrique auto-lubrifié composé d'une structure poreuse d'acier fritté imprégné d'un lubrifiant par capillarité sous vide lui offrant d'excellentes propriétés de glissement.

Avantages

Solution économique

Auto-lubrifiant

Utilisation à sec

Aucun entretien

Applications

Application lourde

Application oscillante

Application faible vitesse

Téléchargement

Dimensions

Données techniques

Recommandations de conception

Dimensions

Schéma d'implantation SCHEMA_IMPL_BECA-087A

Données techniques

SCHEMA_IMPL_BECA-087A

Microstructure

Représentation		Description
	1	Acier fritté
	2	Huile imprégnée

Conditions limites

Donnée		Valeur	Unité
Fonctionnement	Sec	++
Fonctionnement	Lubrifié	+
Température	T° maxi	+120	°C
Température	T° mini	-20	°C
Charge maxi	Statique	50	MPa
Vitesse maxi	/	5	m/s
PV maxi	Sec, en continu	1,3	MPa.m/s
Coefficient de frottement	/	0,025	kg/mm2
Imprégnation d'huile	/	22	%

Recommandations de conception

Tolérances appliquées au niveau des interfaces et du coussinet

Diamètre d'arbre	Tolérance	Diamètre d'alésage	Tolérance
Ødj	h7	ØDH	H7
Diam. inter du coussinet	Tolérance	Diam. exter du coussinet	Tolérance	Largeur du coussinet	Tolérance
Ød 3 - 79 mm	E7	ØD1	r7	L	Js13
Ød >= 80 mm	E7	ØD1	r8	L	Js13

155 dimensions trouvées

087-040608E Demande standard	4	6	8
087-040704E Demande standard	4	7	4
087-050816E Demande standard	5	8	16
087-051010E Demande standard	5	10	10
087-060808E Demande standard	6	8	8
087-060906E Demande standard	6	9	6
087-061008E Demande standard	6	10	8
087-061010E Demande standard	6	10	10
087-061012E Demande standard	6	10	12
087-061210E Demande standard	6	12	10
087-081208A Demande standard	8	12	8
087-081210E Demande standard	8	12	10
087-081212E Demande standard	8	12	12
087-081214E Demande standard	8	12	14
087-081216A Demande standard	8	12	16
087-101310A Demande standard	10	13	10
087-101316E Demande standard	10	13	16
087-101410E Demande standard	10	14	10
087-101412E Demande standard	10	14	12
087-101414E Demande standard	10	14	14
087-101416E Demande standard	10	14	16
087-101420E Demande standard	10	14	20
087-101610E Demande standard	10	16	10
087-101616E Demande standard	10	16	16
087-101620E Demande standard	10	16	20
087-121512E Demande standard	12	15	12
087-121612E Demande standard	12	16	12
087-121616E Demande standard	12	16	16
087-121620E Demande standard	12	16	20
087-121625E Demande standard	12	16	25
087-121812E Demande standard	12	18	12
087-121816E Demande standard	12	18	16
087-121820E Demande standard	12	18	20
087-121825E Demande standard	12	18	25
087-141812E Demande standard	14	18	12
087-141830E Demande standard	14	18	30
087-142012E Demande standard	14	20	12
087-142020E Demande standard	14	20	20
087-142030E Demande standard	14	20	30
087-151910E Demande standard	15	19	10
087-152012E Demande standard	15	20	12
087-152016E Demande standard	15	20	16
087-152020E Demande standard	15	20	20
087-152025E Demande standard	15	20	25
087-152030E Demande standard	15	20	30
087-152216E Demande standard	15	22	16
087-152220E Demande standard	15	22	20
087-152228E Demande standard	15	22	28
087-152230E Demande standard	15	22	30
087-162012E Demande standard	16	20	12
