BECA 513

BECA 513
beca_513_3d_v1
beca_513_3d_v2

Description

Le profil BECA 513 est un joint compact de piston double effet de haute performance constitué d'une bague de frottement dynamique réalisée en Polyuréthane, d'une bague souple de pré-serrage en NBR, et de deux bagues anti-extrusion en POM.

Avantages

Très bon effet d'étanchéité
Augmentation des jeux d'extrusion possible
Excellente résistance à l'extrusion même en case de pics de pression
Excellente résistance à l'abrasion
Montable par déformation

Données techniques

Température

-30°C / +100°C

Pression

40 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications


Hydraulique mobile
Vérins hydrauliques

Matériaux

Bague souple

NBR 80 Shore A

Bague de frottement

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige

Bagues anti-extrusion

Résine acétale POM

Dimensions
Matériaux
Données techniques

Dimensions

513.050, 513.060, 513.063, 513.065, 513.070, 513.075, 513.080, 513.085, 513.090, 513.095, 513.100, 513.105, 513.110, 513.115, 513.120, 513.125, 513.130, 513.135, 513.140, 513.150, 513.160, 513.170, 513.180, 513.185, 513.190, 513.200, 513.210, 513.220, 513.225, 513.230, 513.240, 513.250, 513.260, 513.270, 513.280, 513.300, 513.320

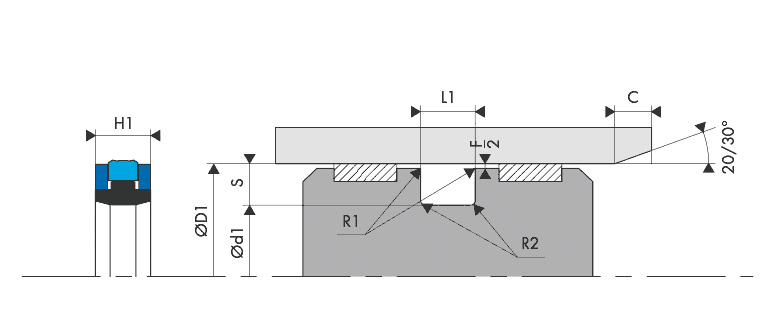

Schéma d'implantationLogement Gorge Joint de piston - Housing Groove Gland Piston seal BECA 513

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT (150°C en pointe sur une courte durée)

NBR 80 Shore A

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -30°C / +100°C

Résine acétale - POM

La résine acétale (POM ou Polyacétal) fait partie des thermoplastiques présentant de nombreux avantages - haute résistance mécanique, rigidité et dureté, excellente élasticité, bonne résistance au fluage, haute résistance aux chocs même à basse température, bonne résistance à l´usure, bon coefficient de glissement, usinabilité excellente, bonnes propriétés diélectriques. Aussi, le faible coefficient d'absorption d'eau, contrairement au polyamide (PA), permet à ce matériau d'obtenir une très bonne stabilité dimensionnelle.

Résistance chimique

Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Eau

Problème de compatibilité Acides
Plage de température -50°C / +115°C

Données techniques

Logement Gorge Joint de piston - BECA 513

Jeux d'extrusion

Pression
MPa
Jeu radial
F/2
10 MPa 0,50
25 MPa 0,50
35 MPa 0,40
40 MPa 0,30

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
5,00 0,20 0,70 2,50
7,50 0,20 1,20 5,00
11,50 0,20 1,80 8,00
14,00 0,20 2,50 10,00
37 dimensions trouvées
513.050
Demande standard
50,00 36,00 8,50 9,00
513.060
Demande standard
60,00 46,00 8,50 9,00
513.063
Demande standard
63,00 48,00 10,50 11,00
513.065
Demande standard
65,00 50,00 10,50 11,00
513.070
Demande standard
70,00 55,00 10,50 11,00
513.075
Demande standard
75,00 60,00 10,50 11,00
513.080
Demande standard
80,00 65,00 10,50 11,00
513.085
Demande standard
85,00 70,00 10,50 11,00
513.090
Demande standard
90,00 75,00 10,50 11,00
513.095
Demande standard
95,00 80,00 10,50 11,00
513.100
Demande standard
100,00 85,00 12,00 12,50
513.105
Demande standard
105,00 90,00 12,00 12,50
513.110
Demande standard
110,00 95,00 12,00 12,50
513.115
Demande standard
115,00 100,00 12,00 12,50
513.120
Demande standard
120,00 105,00 12,00 12,50
513.125
Demande standard
125,00 102,00 15,50 16,00
513.130
Demande standard
130,00 107,00 15,50 16,00
513.135
Demande standard
135,00 112,00 15,50 16,00
513.140
Demande standard
140,00 117,00 15,50 16,00
513.150
Demande standard
150,00 127,00 15,50 16,00
513.160
Demande standard
160,00 137,00 15,50 16,00
513.170
Demande standard
170,00 147,00 15,50 16,00
513.180
Demande standard
180,00 157,00 15,50 16,00
513.185
Demande standard
185,00 162,00 15,50 16,00
513.190
Demande standard
190,00 167,00 15,50 16,00
513.200
Demande standard
200,00 177,00 15,50 16,00
513.210
Demande standard
210,00 187,00 15,50 16,00
513.220
Demande standard
220,00 197,00 15,50 16,00
513.225
Demande standard
225,00 202,00 15,50 16,00
513.230
Demande standard
230,00 207,00 15,50 16,00
513.240
Demande standard
240,00 217,00 15,50 16,00
513.250
Demande standard
250,00 222,00 17,00 17,50
513.260
Demande standard
260,00 232,00 17,00 17,50
513.270
Demande standard
270,00 242,00 17,00 17,50
513.280
Demande standard
280,00 252,00 17,00 17,50
513.300
Demande standard
300,00 272,00 17,00 17,50
513.320
Demande standard
320,00 292,00 17,00 17,50
