BECA 571
Description
Le profil BECA 571 est un joint compact de piston double effet haute performance constitué d'une bague souple en élastomère et d'une bague de guidage/anti-extrusion en POM en standard.
Avantages
Bon effet d'étanchéité
Excellente résistance à l'extrusion
Excellente résistance à l'usure
Etanchéité fiable pour des variations de pressions importantes et subites
Données techniques
| Température | -30°C / +200°C |
|---|---|
| Pression | 40 MPa |
| Vitesse | 0,5 m/s |
| Fluides en contact | Huiles hydrauliques minérales |
Applications
Agriculture
Hydraulique mobile
Vérins hydrauliques
Matériaux
Bague souple
NBR 80 Shore A
FKM 80 Shore A
Bagues de guidage / anti-extrusion
Résine acétale POM
PTFE chargé Bronze
Dimensions
Matériaux
NBR 80 Shore A
Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.
| Résistance chimique | Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel) Huiles minérales et graisses Fluides difficilement inflammables (HFA, HFB et HFC) Acides dilués, solutions alcalines et salines à basses températures Eau (jusqu'à +100°C max) |
|---|---|
| Problème de compatibilité | Carburants à haute teneur aromatique Hydrocarbures aromatiques (benzène) Hydrocarbures chlorés (trichloréthylène) Solvants polaires (cétone, acétone, acide acétique, éthylène-ester) Acides forts Liquides de frein avec une base de glycol Agents atmosphériques et ozone |
| Plage de température | -30°C / +100°C en dynamique (+120°C en statique) |
FKM 80 Shore A
En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.
| Résistance chimique | Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903. Fluides difficilement inflammables (HFD) Huiles de silicone et graisses Huiles minérales et végétales et graisses Hydrocarbures aliphatiques (propane, butane, pétrole) Hydrocarbures aromatiques (benzène, toluène) Hydrocarbures chlorés (trichloréthylène) Essence (y compris à haute teneur en alcool) Agents atmosphériques et ozone |
|---|---|
| Problème de compatibilité | Liquides de frein avec une base de glycol Gaz ammoniac Acides organiques à faible poids moléculaire (acides formiques et acétiques) |
| Plage de température | -20°C / +200°C |
Résine acétale - POM
La résine acétale (POM ou Polyacétal) fait partie des thermoplastiques présentant de nombreux avantages - haute résistance mécanique, rigidité et dureté, excellente élasticité, bonne résistance au fluage, haute résistance aux chocs même à basse température, bonne résistance à l´usure, bon coefficient de glissement, usinabilité excellente, bonnes propriétés diélectriques. Aussi, le faible coefficient d'absorption d'eau, contrairement au polyamide (PA), permet à ce matériau d'obtenir une très bonne stabilité dimensionnelle.
| Résistance chimique |
Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel) |
|---|---|
| Problème de compatibilité | Acides |
| Plage de température | -50°C / +115°C |
PTFE chargé Bronze
Le PTFE est un polymère thermoplastique se composant de tétrafluoroéthylène et présentant des propriétés exceptionnelles - coefficient de frottement très faible (frottement d'adhérence et de glissement presque égaux), physiologiquement neutre par des températures jusqu'à +200°C, propriétés d'isolation électrique excellentes, compatibilité chimique avec la plupart des fluides excellente. En revanche, ce matériau étant plastique et non élastique, il ne peut remplacer facilement les bases élastomères.
Le bronze, en tant que charge de remplissage, est ajouté au PTFE entre 40% et 60%. Ce matériau usiné présente une excellente résistance à l'usure, une faible déformation par fluage, une bonne conductibilité thermique.
Données techniques
Etats de surface
| Rugosité | Surface dynamique | Surface statique | Flans de gorge |
|---|---|---|---|
| Ra | 0,1 - 0,4 µm | ≤ 1,6 µm | ≤ 3,2 µm |
| Rz | 0,63 - 2,5 µm | ≤ 6,3 µm | ≤ 10,0 µm |
| Rmax | 1,0 - 4,0 µm | ≤ 10,0 µm | ≤ 16,0 µm |

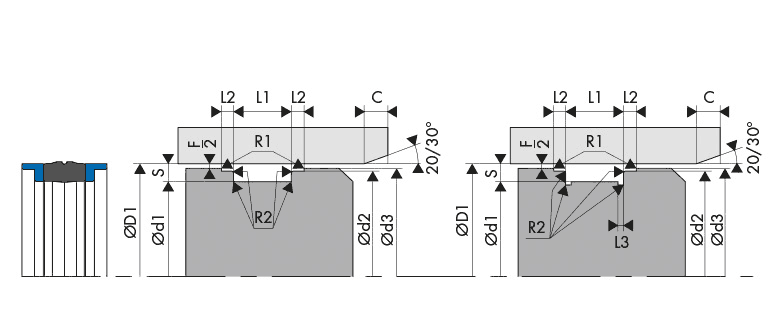

Chanfreins et rayons
| Section radiale S |
Rayon R1 |
Rayon R2 |
Chanfrein mini C |
|---|---|---|---|
| 4,00 | 0,40 | 0,40 | 2,50 |
| 5,00 | 0,40 | 0,40 | 3,00 |
| 6,00 | 0,40 | 0,40 | 3,00 |
| 7,50 | 0,40 | 0,40 | 4,00 |
| 8,50 | 0,40 | 0,40 | 5,00 |
| 10,00 | 0,80 | 0,80 | 6,00 |
| 15,00 | 0,80 | 0,80 | 8,00 |
|
571.0035AK8
|
35,00 | 27,00 | 31,00 | 34,40 | - | 15,50 | 3,20 | - |
|
571.1025AK8
|
25,00 | 16,00 | 20,00 | 24,40 | - | 13,50 | 3,20 | - |
|
571.R025AK8
|
25,00 | 17,00 | 21,00 | 24,40 | 14,00 | 13,50 | 3,20 | 2,10 |
|
571.3025AK8
|
25,00 | 17,00 | 22,00 | 24,00 | - | 10,00 | 4,00 | - |
|
571.R030AK8
|
30,00 | 22,00 | 26,00 | 29,40 | 19,00 | 13,50 | 3,20 | 2,10 |
|
571.1032AK8
|
32,00 | 22,00 | 26,00 | 31,40 | - | 15,50 | 3,20 | - |
|
571.R032AK8
|
32,00 | 24,00 | 28,00 | 31,40 | 21,00 | 15,50 | 3,20 | 3,10 |
|
571.3032AK8
|
32,00 | 24,00 | 29,00 | 31,00 | - | 10,00 | 4,00 | - |
|
571.5035AK8
|
35,00 | 25,00 | 29,00 | 34,40 | - | 15,50 | 3,20 | - |
|
571.R035AK8
|
35,00 | 27,00 | 31,00 | 34,40 | 24,00 | 15,50 | 3,20 | 3,10 |
|
571.0036AK8
|
36,00 | 28,00 | 32,00 | 35,40 | - | 15,50 | 3,20 | - |
|
571.1040AK8
|
40,00 | 24,00 | 35,40 | 38,70 | - | 18,40 | 6,35 | - |
|
571.5040AK8
|
40,00 | 26,00 | 36,00 | 39,40 | - | 15,50 | 3,20 | - |
|
571.2040AK8
|
40,00 | 30,00 | 35,40 | 38,70 | - | 16,30 | 6,35 | - |
|
571.0040AK8
|
40,00 | 32,00 | 36,00 | 39,40 | - | 15,50 | 3,20 | - |
|
571.R040AK8
|
40,00 | 32,00 | 36,00 | 39,40 | 29,00 | 15,50 | 3,25 | 3,10 |
|
571.3040AK8
|
40,00 | 32,00 | 37,00 | 39,00 | - | 10,00 | 4,00 | - |
|
571.0042AK8
|
42,00 | 34,00 | 38,00 | 41,40 | - | 15,50 | 3,20 | - |
|
571.0045AK8
|
45,00 | 37,00 | 41,00 | 44,40 | - | 15,50 | 3,20 | - |
|
571.R045AK8
|
45,00 | 37,00 | 41,00 | 44,40 | 34,00 | 15,50 | 3,20 | 3,10 |
|
571.1050AK8
|
50,00 | 34,00 | 45,40 | 48,70 | - | 18,40 | 6,35 | - |
|
571.0050AK8
|
50,00 | 38,00 | 46,00 | 49,40 | - | 20,50 | 4,20 | - |
|
571.3050AK8
|
50,00 | 40,00 | 47,00 | 49,00 | - | 12,50 | 4,00 | - |
|
571.1055AK8
|
55,00 | 39,00 | 50,40 | 53,60 | - | 18,40 | 6,35 | - |
|
571.0055AK8
|
55,00 | 43,00 | 51,00 | 54,40 | - | 20,50 | 4,20 | - |
|
571.1060AK8
|
60,00 | 44,00 | 55,40 | 58,70 | - | 18,40 | 6,35 | - |
|
571.0060AK8
|
60,00 | 48,00 | 56,00 | 59,40 | - | 20,50 | 4,20 | - |
|
571.1063AK8
|
63,00 | 47,00 | 58,40 | 61,70 | - | 18,40 | 6,35 | - |
|
571.0063AK8
|
63,00 | 51,00 | 59,00 | 62,40 | - | 20,50 | 4,20 | - |
|
571.3063AK8
|
63,00 | 53,00 | 60,00 | 62,00 | - | 12,50 | 4,00 | - |
|
571.0065AK8
|
65,00 | 50,00 | 61,00 | 64,40 | - | 18,30 | 4,20 | - |
|
571.1070AK8
|
70,00 | 50,00 | 64,20 | 68,30 | - | 22,40 | 6,35 | - |
|
571.0070AK8
|
70,00 | 58,00 | 66,00 | 69,40 | - | 20,50 | 4,20 | - |
|
571.1075AK8
|
75,00 | 55,00 | 69,20 | 73,30 | - | 22,40 | 6,35 | - |
|
571.0075AK8
|
75,00 | 63,00 | 71,00 | 74,40 | - | 20,50 | 4,20 | - |
|
571.1080AK8
|
80,00 | 60,00 | 74,20 | 78,30 | - | 22,40 | 6,35 | - |
|
571.3080AK8
|
80,00 | 65,00 | 76,00 | 78,50 | - | 20,00 | 5,00 | - |
|
571.0080AK8
|
80,00 | 66,00 | 76,00 | 79,40 | - | 22,50 | 5,20 | - |
|
571.1085AK8
|
85,00 | 65,00 | 79,20 | 83,30 | - | 22,40 | 6,35 | - |
|
571.0085AK8
|
85,00 | 71,00 | 81,00 | 84,40 | - | 22,50 | 5,20 | - |
|
571.1090AK8
|
90,00 | 70,00 | 84,20 | 88,30 | - | 22,40 | 6,35 | - |
|
571.0090AK8
|
90,00 | 76,00 | 86,00 | 89,40 | - | 22,50 | 5,20 | - |
|
571.1095AK8
|
95,00 | 75,00 | 89,20 | 93,30 | - | 22,40 | 6,35 | - |
|
571.1100AK8
|
100,00 | 75,00 | 93,20 | 98,00 | - | 22,40 | 6,35 | - |
|
571.3100AK8
|
100,00 | 85,00 | 96,00 | 98,50 | - | 20,00 | 5,00 | - |
|
571.0100AK8
|
100,00 | 86,00 | 96,00 | 99,40 | - | 22,50 | 5,20 | - |
|
571.2100AK8
|
100,00 | 87,00 | 93,80 | 98,50 | - | 14,00 | 6,00 | - |
|
571.2110AK8
|
110,00 | 90,00 | 104,10 | 108,30 | - | 22,50 | 6,35 | - |
|
571.1110AK8
|
110,00 | 90,00 | 104,10 | 108,30 | - | 25,30 | 6,35 | - |
|
571.0110AK8
|
110,00 | 96,00 | 106,00 | 109,40 | - | 22,50 | 5,20 | - |
