Le profil BECA 471 est un joint racleur simple effet en FKM vulcanisé sur une cage métallique.

Avantages

Excellente compatibilité chimique et large plage de température
Montage serré et précis dans le logement
Bon effet de raclage en externe

Données techniques

Température

-20°C / +200°C

Vitesse

1 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides difficilement inflammables
Fluides biocompatibles
Eau
Autres (contactez nos experts)

Applications

Agriculture
Hydraulique mobile
Manutention - Levage
Vérins hydrauliques

Matériaux

Joint profilé

FKM 90 Shore A

Cage métallique

Acier

Dimensions
Matériaux
Données techniques

Dimensions

471.0613345, 471.0100163, 471.0120204, 471.0160265, 471.0180287, 471.0200284, 471.0200285, 471.0200307, 471.0220285, 471.0250355, 471.0250357, 471.0280385, 471.0280407, 471.0300405, 471.0300407, 471.0320427, 471.0350457, 471.0400505, 471.0400507, 471.0450557, 471.0450607, 471.0500565, 471.0500605, 471.0500607, 471.0500657, 471.0550657, 471.0560657, 471.0560667, 471.0650757, 471.0700807, 471.0750857, 471.0800907, 471.0850957, 471.0901007, 471.1001107, 471.1051157, 471.1101207, 471.1251409, 471.1351457, 471.1801950, 471.2202402

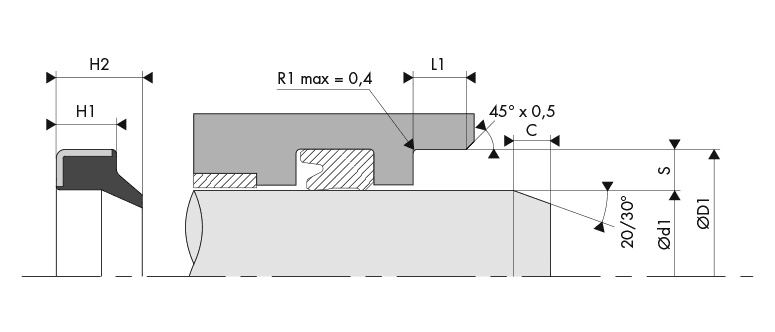

Schéma d'implantationLogement Gorge Joint racleur - Housing Groove Gland Wiper scraper seal BECA 471

Matériaux

Cage métallique

Le tableau ci-dessous présente les matériaux qu'il nous est possible de proposer au niveau des cages métalliques et des ressorts.

Application Matériau Norme Caractéristiques
Cage métallique Acier standard non allié AISI 1010
(DIN 1624)
Acier laminé à froid
Cage métallique Acier Chrome - Nickel AISI 304
(DIN 1.4301 - V2A)
Acier inoxydable standard

FKM

En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.

Résistance chimique Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903.
Fluides difficilement inflammables (HFD)
Huiles de silicone et graisses
Huiles minérales et végétales et graisses
Hydrocarbures aliphatiques (propane, butane, pétrole)
Hydrocarbures aromatiques (benzène, toluène)
Hydrocarbures chlorés (trichloréthylène)
Essence (y compris à haute teneur en alcool)
Agents atmosphériques et ozone
Problème de compatibilité Liquides de frein avec une base de glycol
Gaz ammoniac
Acides organiques à faible poids moléculaire (acides formiques et acétiques)
Plage de température -20°C / +200°C
-40°C / +200°C avec notre FKM GLT sur demande

Données techniques

Logement Gorge Joint racleur - BECA 471

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfrein

La longueur ainsi que l'angle du chanfrein sont déterminés en fonction du joint de tige.
