BECA 540 - 549

BECA 540 - 549
beca_540_549_3d_v1
beca_540_549_3d_v2

Description

Le profil BECA 540 est un joint de piston simple effet composé d'un joint profilé de type U réalisé en PTFE chargé et d'un ressort en V résistant à la corrosion.

Avantages

Large plage de température et excellente résistance chimique
Faible coefficient de frottement, pas d'effet stick-slip
Excellente résistance à l'abrasion
Bonne stabilité dimensionnelle
Matériau non toxique

Données techniques

Température

-200°C / +260°C

Pression

30 MPa

Vitesse

15 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides difficilement inflammables
Fluides biocompatibles
Eau
Autres (contactez nos experts)

Applications

Actionneurs
Systèmes de freinage
Commandes de vol
Systèmes moteur
Trains d'Atterrissage

Matériaux

Joint profilé

PTFE chargé Carbone
PE-UHMW

Ressort en V

Acier inoxydable

Dimensions
Matériaux
Données techniques

Dimensions

540.A010, 540.A011, 540.A012, 540.A013, 540.A014, 540.A015, 540.A016, 540.A017, 540.A018, 540.A019, 540.A020, 540.A021, 540.A022, 540.A023, 540.A024, 540.A025, 540.A026, 540.A027, 540.A028, 540.A110, 540.A111, 540.A112, 540.A113, 540.A114, 540.A115, 540.A116, 540.A117, 540.A118, 540.A119, 540.A120, 540.A121, 540.A122, 540.A123, 540.A124, 540.A125, 540.A126, 540.A127, 540.A128, 540.A129, 540.A130, 540.A131, 540.A132, 540.A133, 540.A134, 540.A135, 540.A136, 540.A137, 540.A138, 540.A139, 540.A140, 540.A141, 540.A142, 540.A143, 540.A144, 540.A145, 540.A146, 540.A147, 540.A148, 540.A149, 540.A210, 540.A211, 540.A212, 540.A213, 540.A214, 540.A215, 540.A216, 540.A217, 540.A218, 540.A219, 540.A220, 540.A221, 540.A222, 540.A223, 540.A224, 540.A225, 540.A226, 540.A227, 540.A228, 540.A229, 540.A230, 540.A231, 540.A232, 540.A233, 540.A234, 540.A235, 540.A236, 540.A237, 540.A238, 540.A239, 540.A240, 540.A241, 540.A242, 540.A243, 540.A244, 540.A245, 540.A246, 540.A247, 540.A325, 540.A326, 540.A327, 540.A328, 540.A329, 540.A330, 540.A331, 540.A332, 540.A333, 540.A334, 540.A335, 540.A336, 540.A337, 540.A338, 540.A339, 540.A340, 540.A341, 540.A342, 540.A343, 540.A344, 540.A345, 540.A346, 540.A347, 540.A348, 540.A349, 540.A425, 540.A426, 540.A427, 540.A428, 540.A429, 540.A430, 540.A431, 540.A432, 540.A433, 540.A434, 540.A435, 540.A436, 540.A437, 540.A438, 540.A439, 540.A440, 540.A441, 540.A442, 540.A443, 540.A444, 540.A445, 540.A446, 540.A447, 540.A448, 540.A449, 540.A450, 540.A451, 540.A452, 540.A453, 540.A454, 540.A455, 540.A456, 540.A457, 540.A458, 540.A459, 540.A460

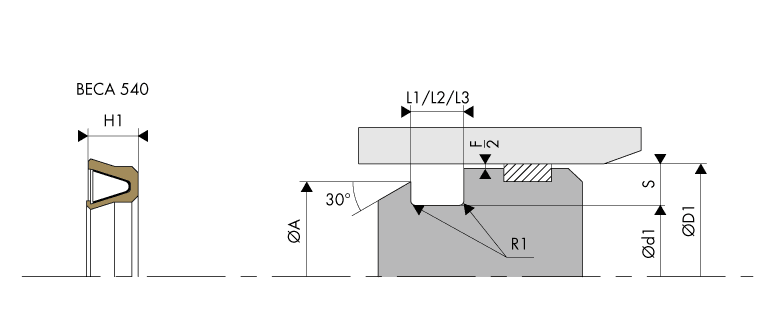

Schéma d'implantationLogement Gorge Joint de piston aéronautique - Housing Groove Gland aerospace piston seal BECA 540

Matériaux

Bague de frottement Ressort en V Surface de contact
Code standard Code ISO Matériau Couleur Caractéristiques Code Nature du matériau Température de service
DP P PTFE Vierge Blanc Résistance aux produits chimiques
Imperméabilité
Diélectrique
Anti-adhérant
Coefficient de friction faible
Alimentaire
I X10 Cr Ni 18-8 -200°C / +260°C Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée
DC C PTFE
+ 25% Carbone
Gris

Amélioration

  • Propriétés d'usure
  • Tenue à la compression

Bonne résistance aux produits chimiques
Conductivité thermique et électrique
Anti-statique

Performant dans le cadre d'applications
dynamiques avec compression

CG C PTFE
+ 23% Carbone
+ 2%Graphite
Noir
DV V PTFE
+ 25 % Verre
Bleu Amélioration
  • Propriétés d'usure
  • Tenue mécanique
Légèrement plus abrasif mais phénomène
corrigé par l'adjonction de MOS2
Propriétés chimique et diélectrique conservées

Bien adapté aux applications avec mouvements
rotatif et alternatif simultanés
Acier
Acier chromé
Fonte
VM M PTFE
+ 15 % Verre
+ 5% MoS2
Gris
DX X PTFE GL Blue
+ Verre
+ Oxydes métalliques
Bleu turquoise Résistance à la compression
Résistance à l' usure
Excellente stabilité chimique
Bonne conductivité thermique
DG G PTFE
+ 15% Graphite
Noir Amélioration
  • Propriétés d'usure
Diminution de l'usure des pièces métalliques
Autolubrification
Conductivité thermique et électrique
Faible perméabilité
Bon coefficient de frottement
Anti statique

Performant dans le cadre d'applications
dynamiques avec autolubrification
Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée
K1 K PTFE
+ 10% Ekonol
Marron clair Amélioration
  • Meilleure résistance à l'abrasion
  • Meilleure stabilité dimensionnelle à haute température
Utilisation jusqu'à 300°C
Bon coefficient de frottement et faible perméabilité
K2 K PTFE
20% Ekonol
Marron clair
DB B PTFE
+ 60% Bronze
Brun foncé Amélioration
  • Propriétés d'usure
  • Résistance aux déformations et fluage
  • Résistance à la compression
Autolubrification
Conductivité électrique et thermique
N'altère pas les pièces métalliques
Baisse de tenue avec certains produits chimiques

Utilisation pour des joints dynamiques à forte compression et faible niveau d'usure
Acier
Acier chromé
Fonte
B4 B PTFE
+ 40% Bronze
Brun foncé
HG HG UHMW-PE Blanc ou blanc cassé Excellente résistance à l'usure au contact de l'eau et de l'air I X10 Cr Ni 18-8 -200°C / +80°C Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Données techniques

Logement Gorge Joint de piston aéronautique - BECA 540

Largeurs de gorge et jeux d'extrusion

Série Largeur de gorge Jeux d'extrusion
F
L1 min - max L2 min - max L3 min - max
010 - 012 2,39 - 2,52 3,81 - 4,06 5,26 - 5,51 0,10
013 - 028 0,13
110 - 128 3,58 - 3,83 4,65 - 4,90 6,22 - 6,47 0,13
129 - 140 0,15
141 - 149 0,18
210 - 223 4,78 - 5,03 5,97 - 6,22 7,72 - 7,97 0,13
224 - 227 0,15
228 - 243 0,18
244 - 247 0,20
325 - 329 7,14 - 7,39 8,48 - 8,73 10,77 - 11,02 0,15
330 - 345 0,18
346 - 349 0,20
425 - 445 9,53 - 9,78 12,07 - 12,32 14,71 - 14,96 0,23
446 0,25
447 - 460 0,28

Tolérances sur les diamètres d'alésage et les diamètres de gorge

Série Tolérance sur
diamètre d'alésage
ØD1
Tolérance sur
diamètre de gorge
Ød1
010 - 012 0/+0,025 -0,025/0
013 - 349 0/+0,050 -0,050/0
425 - 446 0/+0,076 -0,076/0
447 - 460 0/+0,100 -0,076/0

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Série Rayons Hauteur
de l'épaulement
Chanfrein
R1 min - max R2 min - max ØD1 - ØA C
010 - 028 0,13 - 0,26 0,13 - 0,38 0,40 2,00
110 - 149 0,13 - 0,26 0,13 - 0,38 0,60 2,50
210 - 222 0,13 - 0,26 0,13 - 0,38 0,70 3,00
223 - 247 0,13 - 0,26 0,25 - 0,64 0,70 3,50
325 - 349 0,13 - 0,26 0,51 - 0,89 0,80 4,00
425 - 460 0,13 - 0,26 0,51 - 0,89 0,90 4,50
158 dimensions trouvées
540.A010
Demande standard
010 9,14 6,35 6,30 2,39 3,78 5,26
540.A011
Demande standard
011 10,72 7,92 7,87 2,39 3,78 5,26
540.A012
Demande standard
012 12,32 9,53 9,47 2,39 3,78 5,26
540.A013
Demande standard
013 13,97 11,20 11,13 2,39 3,78 5,26
540.A014
Demande standard
014 15,57 12,80 12,73 2,39 3,78 5,26
540.A015
Demande standard
015 17,15 14,38 14,30 2,39 3,78 5,26
540.A016
Demande standard
016 18,75 15,98 15,90 2,39 3,78 5,26
540.A017
Demande standard
017 20,32 17,55 17,48 2,39 3,78 5,26
540.A018
Demande standard
018 21,92 19,13 19,08 2,39 3,78 5,26
540.A019
Demande standard
019 23,50 20,70 20,65 2,39 3,78 5,26
540.A020
Demande standard
020 25,17 22,38 22,33 2,39 3,78 5,26
540.A021
Demande standard
021 26,75 23,95 23,90 2,39 3,78 5,26
540.A022
Demande standard
022 28,35 25,55 25,50 2,39 3,78 5,26
540.A023
Demande standard
023 29,92 27,13 27,08 2,39 3,78 5,26
540.A024
Demande standard
024 31,52 28,73 28,68 2,39 3,78 5,26
540.A025
Demande standard
025 33,10 30,30 30,25 2,39 3,78 5,26
540.A026
Demande standard
026 34,70 31,90 31,85 2,39 3,78 5,26
540.A027
Demande standard
027 36,27 33,48 33,43 2,39 3,78 5,26
540.A028
Demande standard
028 37,87 35,08 35,03 2,39 3,78 5,26
540.A110
Demande standard
110 13,97 9,63 9,45 3,58 4,65 6,22
540.A111
Demande standard
111 15,57 11,20 11,05 3,58 4,65 6,22
540.A112
Demande standard
112 17,15 12,75 12,62 3,58 4,65 6,22
540.A113
Demande standard
113 18,75 14,35 14,22 3,58 4,65 6,22
540.A114
Demande standard
114 20,32 15,93 15,80 3,58 4,65 6,22
540.A115
Demande standard
115 21,92 17,50 17,40 3,58 4,65 6,22
540.A116
Demande standard
116 23,50 19,06 18,97 3,58 4,65 6,22
540.A117
Demande standard
117 25,17 20,75 20,65 3,58 4,65 6,22
540.A118
Demande standard
118 26,75 22,33 22,23 3,58 4,65 6,22
540.A119
Demande standard
119 28,35 23,93 22,83 3,58 4,65 6,22
540.A120
Demande standard
120 29,92 25,48 25,40 3,58 4,65 6,22
540.A121
Demande standard
121 31,52 27,08 27,00 3,58 4,65 6,22
540.A122
Demande standard
122 33,10 28,65 28,58 3,58 4,65 6,22
540.A123
Demande standard
123 34,70 30,25 30,18 3,58 4,65 6,22
540.A124
Demande standard
124 36,27 31,83 31,75 3,58 4,65 6,22
540.A125
Demande standard
125 37,87 33,43 33,35 3,58 4,65 6,22
540.A126
Demande standard
126 39,45 35,00 34,93 3,58 4,65 6,22
540.A127
Demande standard
127 41,05 36,60 36,53 3,58 4,65 6,22
540.A128
Demande standard
128 42,62 38,18 38,10 3,58 4,65 6,22
540.A129
Demande standard
129 44,22 39,78 39,70 3,58 4,65 6,22
540.A130
Demande standard
130 45,85 41,43 41,33 3,58 4,65 6,22
540.A131
Demande standard
131 47,42 43,00 42,90 3,58 4,65 6,22
540.A132
Demande standard
132 49,02 44,60 44,50 3,58 4,65 6,22
540.A133
Demande standard
133 50,60 46,18 46,08 3,58 4,65 6,22
540.A134
Demande standard
134 52,20 47,78 47,68 3,58 4,65 6,22
540.A135
Demande standard
135 53,80 49,38 49,28 3,58 4,65 6,22
540.A136
Demande standard
136 55,37 50,95 50,85 3,58 4,65 6,22
540.A137
Demande standard
137 56,97 52,55 52,45 3,58 4,65 6,22
540.A138
Demande standard
138 58,55 54,13 54,03 3,58 4,65 6,22
540.A139
Demande standard
139 60,15 55,73 55,63 3,58 4,65 6,22
540.A140
Demande standard
140 61,72 57,30 57,20 3,58 4,65 6,22
