BECA 335T/AE

BECA 335T/AE
beca_335T_AE_3d_v1
beca_335T_AE_3d_v2

Description

Le profil BECA 335T/AE est un joint de tige simple effet de type U à lèvres égales réalisé en Polyuréthane avec une bague anti-extrusion en POM.

Avantages

Effet d'étanchéité optimisé
Excellente résistance à l'abrasion
Très bonne résistance à l'extrusion
Très bonne résistance à l'usure

Données techniques

Température

-30°C / +110°C

Pression

45 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Agriculture
Hydraulique mobile
Systèmes de levage
Presses à injecter
Vérins hydrauliques

Matériaux

Joint profilé

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige

Bague anti-extrusion

Résine acétale POM

Dimensions
Matériaux
Données techniques

Dimensions

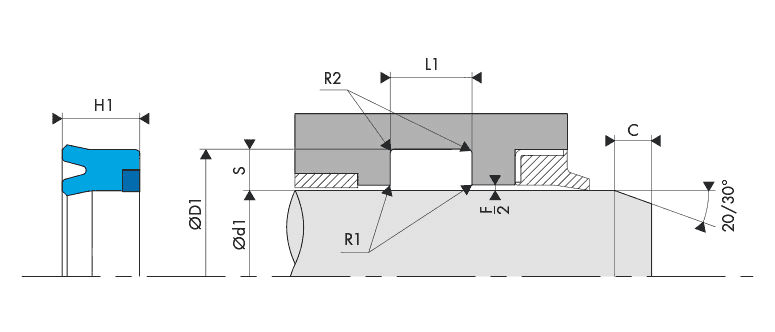

Schéma d'implantationLogement Gorge Joint de tige - Housing Groove Gland Rod seal BECA 335T/AE

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT (150°C en pointe sur une courte durée)

Résine acétale - POM

La résine acétale (POM ou Polyacétal) fait partie des thermoplastiques présentant de nombreux avantages - haute résistance mécanique, rigidité et dureté, excellente élasticité, bonne résistance au fluage, haute résistance aux chocs même à basse température, bonne résistance à l´usure, bon coefficient de glissement, usinabilité excellente, bonnes propriétés diélectriques. Aussi, le faible coefficient d'absorption d'eau, contrairement au polyamide (PA), permet à ce matériau d'obtenir une très bonne stabilité dimensionnelle.

Résistance chimique

Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Eau

Problème de compatibilité Acides
Plage de température -50°C / +115°C

Données techniques

Logement Gorge Joint de tige - BECA 335T/AE

Jeux d'extrusion

Diamètre de tige
Ød1
Jeu radial
F/2
≤ 5 MPa ≤ 10 MPa ≤ 20 MPa ≤ 30 MPa ≤ 40 MPa ≤ 45 MPa
≤ 60 mm 0,40 0,30 0,20 0,15 0,10 0,07
> 60 mm 0,50 0,40 0,30 0,20 0,15 0,10

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
3,00 0,20 0,40 2,00
4,00 0,20 0,40 2,50
5,00 0,40 0,60 3,00
7,50 0,80 1,00 4,00
10,00 0,80 1,00 5,00

Uniquement sur demande
