BECA 584

BECA 584
beca_584_3d_v1
beca_584_3d_v2

Description

Le profil BECA 584 est un joint de piston de type U à lèvres décalées en polyuréthane.

Avantages

Excellente résistance à l'abrasion et à l'usure
Montage facile par déformation

Données techniques

Température

-30°C / +110°C

Pression

1,6 MPa

Vitesse

1 m/s

Fluides en contact

Air lubrifié
Air sans huile
Gaz non agressifs

Applications

Amortisseurs
Distributeurs
Vérins standard

Matériaux

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige

Dimensions
Matériaux
Données techniques

Dimensions

584.0080043, 584.0100063, 584.0120073, 584.1207388, 584.0150093, 584.1509388, 584.0160103, 584.0160104, 584.0160105, 584.0200143, 584.0250193, 584.0280223, 584.0300212, 584.0300223, 584.0300244, 584.0320243, 584.0380303, 584.0400307, 584.0400323, 584.0500403, 584.0500405, 584.0500407, 584.0500423, 584.0550454, 584.0600507, 584.0630534, 584.0630537, 584.0550652, 584.0680586, 584.0700587, 584.0800689, 584.0860766, 584.1100851, 584.1000889, 584.1251058, 584.1251101, 584.1301201, 584.2502351

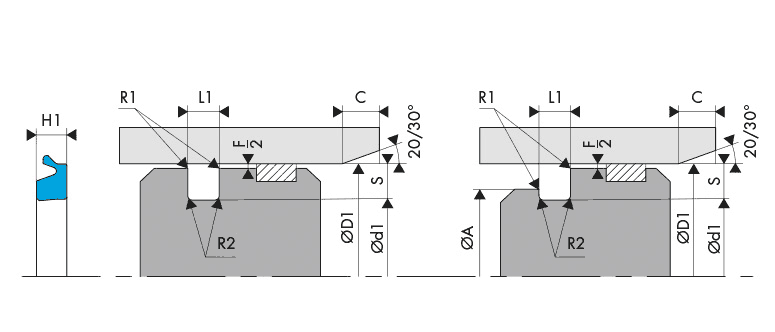

Schéma d'implantationLogement Gorge Joint de piston pneumatique - Housing Groove Pneumatic piston seal -  BECA 584

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PU spécial

Données techniques

Logement Gorge Joint de piston pneumatique - BECA 584

Jeux d'extrusion

Pression
MPa
Jeu radial
F/2
1,2 MPa 0,25
1,6 MPa 0,13

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
2,00 0,20 0,20 1,00
2,50 0,20 0,20 1,25
3,00 0,20 0,20 1,50
4,00 0,40 0,20 2,00
5,00 0,40 0,20 2,50
6,00 0,40 0,20 3,00
38 dimensions trouvées
584.0080043
Demande standard
8,00 4,00 7,60 2,55 3,00
584.0100063
Demande standard
10,00 6,00 9,60 2,55 3,00
584.0120073
Demande standard
12,00 7,00 11,60 2,55 3,00
584.1207388
Demande standard
12,00 7,00 11,60 2,55 3,00
584.0150093
Demande standard
15,00 9,00 14,60 2,55 3,00
584.1509388
Demande standard
15,00 9,00 14,60 2,55 3,00
584.0160103
Demande standard
16,00 10,00 15,60 2,55 3,00
584.0160104
Demande standard
16,00 10,00 15,60 4,50 5,00
584.0160105
Demande standard
16,00 10,00 15,60 4,50 5,00
584.0200143
Demande standard
20,00 14,00 19,60 2,55 3,00
584.0250193
Demande standard
25,00 19,00 24,40 3,25 3,50
584.0280223
Demande standard
28,00 22,00 27,40 3,25 3,50
584.0300212
Demande standard
30,00 21,00 29,40 2,70 3,00
584.0300223
Demande standard
30,00 22,00 29,40 3,25 3,50
584.0300244
Demande standard
30,00 24,00 29,40 4,00 4,50
584.0320243
Demande standard
32,00 24,00 31,40 3,25 3,50
584.0380303
Demande standard
38,00 30,00 37,40 3,25 3,50
584.0400307
Demande standard
40,00 30,00 39,40 7,00 7,50
584.0400323
Demande standard
40,00 32,00 39,40 3,25 3,50
584.0500403
Demande standard
50,00 40,00 49,40 3,25 3,50
584.0500405
Demande standard
50,00 40,00 49,40 5,00 6,00
584.0500407
Demande standard
50,00 40,00 49,40 7,00 7,50
584.0500423
Demande standard
50,00 42,00 49,40 3,25 3,50
584.0550454
Demande standard
55,00 45,00 54,40 4,20 4,50
584.0600507
Demande standard
60,00 50,00 59,40 7,00 7,50
584.0630534
Demande standard
63,00 53,00 62,40 4,20 4,50
584.0630537
Demande standard
63,00 53,00 62,40 7,00 7,50
584.0550652
Demande standard
65,00 55,00 64,40 12,00 13,00
584.0680586
Demande standard
68,00 58,80 67,40 6,50 7,10
584.0700587
Demande standard
70,00 58,00 69,40 7,00 7,50
584.0800689
Demande standard
80,00 68,00 79,40 8,50 9,50
584.0860766
Demande standard
86,00 76,50 85,40 6,50 7,10
584.1100851
Demande standard
100,00 85,00 99,40 11,00 12,00
584.1000889
Demande standard
100,00 88,00 99,40 8,50 9,50
584.1251058
Demande standard
125,00 105,00 123,80 8,20 8,25
584.1251101
Demande standard
125,00 110,00 123,80 10,00 11,00
584.1301201
Demande standard
130,00 120,00 128,80 10,70 12,00
584.2502351
Demande standard
250,00 235,00 248,00 10,00 11,00
