BECA 467

BECA 467
beca_467_3d_v1
beca_467_3d_v2

Description

Le profil BECA 467 est un joint racleur simple effet compact en escalier constitué d'une lèvre racleuse réalisée en Polyuréthane et dont le talon est biaisé. Il peut se monter dans une gorge selon la norme ISO 6195 type A.

Avantages

Excellente résistance à l'abrasion et à l'usure
Bon effet de raclage en externe
Montage facile par déformation

Données techniques

Température

-30°C / +110°C

Vitesse

1 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Agriculture
Hydraulique mobile
Manutention - Levage
Vérins hydrauliques

Matériaux

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 93 Shore A - Beige

Dimensions
Matériaux
Données techniques

Dimensions

467.3020028, 467.3022030, 467.3025033, 467.3028036, 467.3032040, 467.3036044, 467.3040048, 467.3045053, 467.3050058, 467.3056066, 467.3063073, 467.3070080, 467.3080090, 467.3090100, 467.3100115, 467.3110125

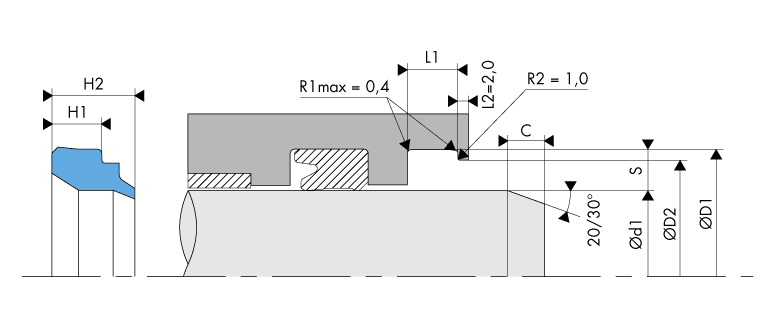

Schéma d'implantationLogement Gorge Joint racleur - Housing Groove Gland Wiper scraper seal BECA 467

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT (150°C en pointe sur une courte durée)

Données techniques

Logement Gorge Joint racleur - BECA 467

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfrein

La longueur ainsi que l'angle du chanfrein sont déterminés en fonction du joint de tige.

16 dimensions trouvées
467.3020028
Demande standard
20,00 28,00 25,50 5,00 8,00
467.3022030
Demande standard
22,00 30,00 27,50 5,00 8,00
467.3025033
Demande standard
25,00 33,00 30,50 5,00 8,00
467.3028036
Demande standard
28,00 36,00 33,50 5,00 8,00
467.3032040
Demande standard
32,00 40,00 37,50 5,00 8,00
467.3036044
Demande standard
36,00 44,00 41,50 5,00 8,00
467.3040048
Demande standard
40,00 48,00 45,50 5,00 8,00
467.3045053
Demande standard
45,00 53,00 50,50 5,00 8,00
467.3050058
Demande standard
50,00 58,00 55,50 5,00 8,00
467.3056066
Demande standard
56,00 66,00 63,00 6,30 10,00
467.3063073
Demande standard
63,00 73,00 70,00 6,30 10,00
467.3070080
Demande standard
70,00 80,00 77,00 6,30 10,00
467.3080090
Demande standard
80,00 90,00 87,00 6,30 10,00
467.3090100
Demande standard
90,00 100,00 97,00 6,30 10,00
467.3100115
Demande standard
100,00 115,00 110,00 9,50 14,00
467.3110125
Demande standard
110,00 125,00 120,00 9,50 14,00
