BECA 841 - 843

Joints tournants / Roto-joints

BECA 841 - 843

Description

Les roto-joints BECA 841 - 843 sont des joint tournants de piston simple ou double effet constitués d'une bague de frottement rainurée en PTFE chargé et d'un joint torique de pré-serrage en élastomère.

Avantages

Faible coefficient de frottement, pas d'effet stick-slip au démarrage
Excellente résistance à l'abrasion et à l'extrusion
Système de lubrification intégré grâce aux rainures
Excellente stabilité dimensionnelle

Données techniques

Température	-30°C / +200°C
Pression	30 MPa
Vitesse	2 m/s
Fluides en contact	Huiles hydrauliques minérales Fluides difficilement inflammables Fluides biocompatibles Eau Autres (contactez nos experts)

Applications

Distributeurs rotatifs
Manipulateurs
Moteurs hydrauliques

Matériaux

Bague de frottement

PTFE chargé Bronze
PTFE chargé Carbone
PTFE vierge

Joint torique

NBR 70 Shore A
FKM 70 Shore A

Téléchargement

Fiche produit - Rotojoint - BECA 841 - 843 Catalogue - Joints tournants

Dimensions

Cote de montage

Matériaux

Données techniques

Dimensions

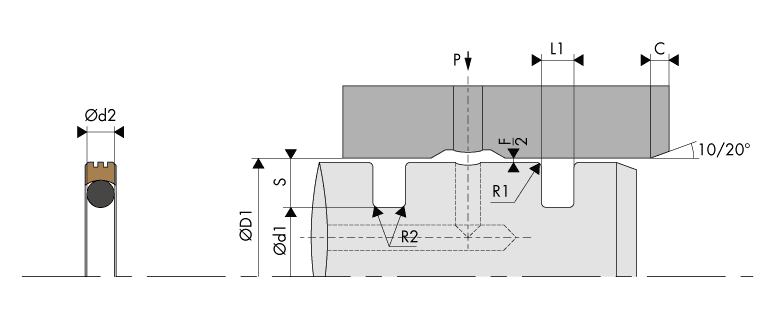

Schéma d'implantation Logement Gorge Rotojoint de piston - Housing Groove Piston rotoseal - BECA 841 - 843

Cote de montage

Logement Gorge Rotojoint de piston - BECA 841 - 843

Cote de montage

Diamètre d'alésage ØD1 H9		Diamètre de gorge	Largeur de gorge	Section radiale	Diamètre de tore	Nombre de rainures
BECA 843 Série standard	BECA 841 Série lourde	Ød1 h9	L1 0/+0,20	S	Ød2	Nombre de rainures
8,0 - 39,9	---	D1 - 4,90	2,20	2,45	1,78	1
40,0 - 79,9	14,0 - 39,9	D1 - 7,50	3,20	3,75	2,62	1
80,0 - 132,9	40,0 - 79,9	D1 - 11,00	4,20	5,50	3,53	2
133,0 - 329,9	80,0 - 132,9	D1 - 15,50	6,30	7,75	5,33	2
330,0 - 669,9	133,0 - 329,9	D1 - 21,00	8,10	10,50	6,99	2
670,0 - 999,9	330,0 - 669,9	D1 - 28,00	9,50	14,00	8,40	2

Pour des applications spéciales > 20 MPa, il est conseillé d'utiliser la tolérance H8/f8 (alésage/gorge) ou de choisir d'autres matériaux plus adaptés. Veuillez contacter nos experts.

Matériaux

Bague de frottement					Joint torique			Surface de contact
Code standard	Code ISO	Matériau	Couleur	Caractéristiques	Code	Nature du matériau	Température de service	Surface de contact
DP	P	PTFE Vierge	Blanc	Résistance aux produits chimiques Imperméabilité Diélectrique Anti-adhérant Coefficient de friction faible Alimentaire	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
					F6	VMQ 70 Shore A	-60°C / +200°C
DC	C	PTFE + 25% Carbone	Gris	Amélioration Propriétés d'usure Tenue à la compression Bonne résistance aux produits chimiques Conductivité thermique et électrique Anti-statique Performant dans le cadre d'applications dynamiques avec compression	K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
CG	C	PTFE + 23% Carbone + 2%Graphite	Noir		K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
DV	V	PTFE + 25 % Verre	Bleu	Amélioration Propriétés d'usure Tenue mécanique Légèrement plus abrasif mais phénomène corrigé par l'adjonction de MOS2 Propriétés chimique et diélectrique conservées Bien adapté aux applications avec mouvements rotatif et alternatif simultanés	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier chromé Fonte
DV	V	PTFE + 25 % Verre	Bleu		G6	FKM 70 Shore A	-20°C / +200°C
VM	M	PTFE + 15 % Verre + 5% MoS2	Gris		K6	NBR 70 Shore A	-30°C / +100°C
VM	M	PTFE + 15 % Verre + 5% MoS2	Gris		G6	FKM 70 Shore A	-20°C / +200°C
DG	G	PTFE + 15% Graphite	Noir	Amélioration Propriétés d'usure Diminution de l'usure des pièces métalliques Autolubrification Conductivité thermique et électrique Faible perméabilité Bon coefficient de frottement Anti statique Performant dans le cadre d'applications dynamiques avec autolubrification	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
DB	B	PTFE + 60% Bronze	Brun foncé	Amélioration Propriétés d'usure Résistance aux déformations et fluage Résistance à la compression Autolubrification Conductivité électrique et thermique N'altère pas les pièces métalliques Baisse de tenue avec certains produits chimiques Utilisation pour des joints dynamiques à forte compression et faible niveau d'usure	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier chromé Fonte
DB	B	PTFE + 60% Bronze	Brun foncé		G6	FKM 70 Shore A	-20°C / +200°C	Acier Acier chromé Fonte

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Données techniques

Logement Gorge Rotojoint de piston - BECA 841 - 843

Jeux d'extrusion

Section radiale S	Jeu radial F/2
Section radiale S	10 MPa	20 MPa	30 MPa
2,45	0,15	0,10	0,05
3,75	0,20	0,15	0,10
5,50	0,25	0,20	0,15
7,75	0,30	0,25	0,20
10,50	0,30	0,25	0,20
14,00	0,45	0,30	0,25

Etats de surface

Rugosité	Surface dynamique	Surface statique
Ra	0,05 - 0,2 µm	≤ 1,6 µm
Rz	0,4 - 1,6 µm	≤ 10,0 µm
Rmax	0,63 - 2,5 µm	≤ 16,0 µm

Chanfreins et rayons

Section radiale S	Rayon R1	Rayon R2	Chanfrein C
2,45	0,20	0,40	2,00
3,75	0,20	0,60	2,50
5,50	0,20	1,00	3,50
7,75	0,20	1,30	5,00
10,50	0,20	1,80	6,50
14,00	0,20	2,50	7,50

180 dimensions trouvées

843.008 Demande standard	8,00	3,10	2,20
843.009 Demande standard	9,00	4,10	2,20
843.010 Demande standard	10,00	5,10	2,20
843.012 Demande standard	12,00	7,10	2,20
841.014 Demande standard	14,00	6,50	3,20
843.014 Demande standard	14,00	9,10	2,20
841.015 Demande standard	15,00	7,50	3,20
843.015 Demande standard	15,00	10,10	2,20
841.016 Demande standard	16,00	8,50	3,20
843.016 Demande standard	16,00	11,10	2,20
841.018 Demande standard	18,00	10,50	3,20
843.018 Demande standard	18,00	13,10	2,20
841.020 Demande standard	20,00	12,50	3,20
843.020 Demande standard	20,00	15,10	2,20
841.022 Demande standard	22,00	14,50	3,20
843.022 Demande standard	22,00	17,10	2,20
841.025 Demande standard	25,00	17,50	3,20
843.025 Demande standard	25,00	20,10	2,20
841.028 Demande standard	28,00	20,50	3,20
843.028 Demande standard	28,00	23,10	2,20
841.030 Demande standard	30,00	22,50	3,20
843.030 Demande standard	30,00	25,10	2,20
841.032 Demande standard	32,00	24,50	3,20
843.032 Demande standard	32,00	27,10	2,20
841.035 Demande standard	35,00	27,50	3,20
843.035 Demande standard	35,00	30,10	2,20
841.038 Demande standard	38,00	30,50	3,20
843.038 Demande standard	38,00	33,10	2,20
841.040 Demande standard	40,00	29,00	4,20
843.040 Demande standard	40,00	32,50	3,20
841.042 Demande standard	42,00	31,00	4,20
843.042 Demande standard	42,00	34,50	3,20
841.045 Demande standard	45,00	34,00	4,20
843.045 Demande standard	45,00	37,50	3,20
841.048 Demande standard	48,00	37,00	4,20
843.048 Demande standard	48,00	40,50	3,20
841.050 Demande standard	50,00	39,00	4,20
843.050 Demande standard	50,00	42,50	3,20
841.052 Demande standard	52,00	41,00	4,20
843.052 Demande standard	52,00	44,50	3,20
841.055 Demande standard	55,00	44,00	4,20
843.055 Demande standard	55,00	47,50	3,20
841.058 Demande standard	58,00	47,00	4,20
843.058 Demande standard	58,00	50,50	3,20
841.060 Demande standard	60,00	49,00	4,20
843.060 Demande standard	60,00	52,50	3,20
841.062 Demande standard	62,00	51,00	4,20
843.062 Demande standard	62,00	54,50	3,20
841.063 Demande standard	63,00	52,00	4,20
843.063 Demande standard	63,00	55,50	3,20
