BECA 120VE

BECA 120VE
BECA 120VE
beca_120ve_3d_v1
beca_120ve_3d_v2

Description

Le profil BECA 120VE est un V-Ring à effet facial avec une section large et est utilisé pour les dimensions importantes.

Avantages

Excellente compatibilité chimique et large plage de température, selon le type de matériau choisi
Faible frottement
Bonne élasticité
Utilisé en tant que joint secondaire dans les applications lourdes
Déplacement axiaux plus importants possibles

Données techniques

Température

-30°C / +200°C

Vitesse

10 m/s

Applications

Hydraulique mobile
Essieux

Matériaux

NBR 60 - 70 Shore A
FKM 60 - 70 Shore A

Dimensions
Matériaux
Données techniques

Dimensions

120.VE300, 120.VE305, 120.VE310, 120.VE315, 120.VE320, 120.VE325, 120.VE330, 120.VE335, 120.VE340, 120.VE345, 120.VE350, 120.VE355, 120.VE360, 120.VE365, 120.VE370, 120.VE375, 120.VE380, 120.VE385, 120.VE390, 120.VE395, 120.VE400, 120.VE405, 120.VE410, 120.VE415, 120.VE420, 120.VE425, 120.VE430, 120.VE435, 120.VE440, 120.VE445, 120.VE450, 120.VE455, 120.VE460, 120.VE465, 120.VE470, 120.VE475, 120.VE480, 120.VE485, 120.VE490, 120.VE495, 120.VE500
Schéma d'implantationLogement Gorge V'Ring - Housing Groove V'Ring - BECA 120VE

Matériaux

ACM (Polyacrylate)

Polymère en éthylocrylate (ou butylacrylate) comportant une faible quantité de monomère nécessaire à la réticulation, l'ACM est un matériau plus résistant à la chaleur que le NBR. Il est souvent utilisé pour les boîtes de vitesses automatiques.

Résistance chimique Huiles minérales (huiles de moteur, huiles de boîte de vitesse, huiles ATF
Agents atmosphériques et ozone
Problème de compatibilité Liquides de frein avec une base de glycol (Dot 3 & 4)
Hydrocarbures aromatiques et chlorés
Eau et vapeur d'eau
Acides, alcalis, amines
Plage de température -25°C à + 150°C (pointe sur courte durée à +160°C)
-35°C / +150°C avec des ACM spéciaux

AEM (Caoutchouc d'Ethylène - Acrylate)

Copolymère d'éthylène et d'acrylate de méthyle, l'AEM est considéré comme étant plus résistant à la chaleur que l'ACM. C'est un intermédiaire entre l'ACM et le FKM de part ses caractéristiques.

Résistance chimique Liquides de refroidissement
Huiles minérales agressives
Agents atmosphériques
Eau
Problème de compatibilité Solvants aromatiques
Acides forts
Liquides de freins
Huiles de boîte de vitesse
Huiles ATF
Plage de température  - 40°C à + 150°C

CR (Polychloroprène)

Cet élastomère à base de CR est employé pour l'industrie du froid, et pour les circuits de ventilation. Ce chloroprène a été le premier caoutchouc synthétique développé et commercialisé.

Résistance chimique Huiles minérales paraffiniques
Huiles de silicone et de graisses
Eau et solvants d'eau à basse température
Fluides frigorigènes
Ammoniac
Dioxyde de carbone
Agents atmosphériques et ozone
Résistance limitée chimiquement Huiles minérales naphténiques
Hydrocarbures aliphatiques (propane, butane, pétrole)
Liquides de frein avec une base de glycol
Problème de compatibilité Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Plage de température -40°C / +100°C (pointe sur courte durée à +120°C)

EPDM (Caoutchouc d'Ethylène - Propylène - Diène)

Copolymère d'éthylène-propylène-diène, l'EPDM est couramment utilisé pour la robinetterie eau chaude, pour les circuits de refroidissement, pour les circuits de freinage, pour les lave-vaisselle, et pour les machines à laver.

Résistance chimique Eau chaude et vapeur jusqu'à +150°C
Liquides de frein avec une base de glycol (Dot 3 & 4) et liquides de frein avec une base de silicone (Dot 5)
Acides organiques et inorganiques
Agents de nettoyage, alcalis de sodium et de potassium
Fluides hydrauliques (HFD-R)
Huiles de silicone et graisses
Solvants polaires (alcools, les cétones, les esters)
Agents atmosphériques et ozone
Problème de compatibilité Huiles minérales et graisses
Hydrocarbures
Faible imperméabilité au gaz
Plage de température -45°C / +150°C (pointe sur courte durée à +175°C)

FFKM (Caoutchouc Perfluoré)

Le FFKM présente les meilleures caractéristiques en terme de résistance aux températures élevées, avec une excellente inertie chimique. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints moteur, pour le vide poussé.

Résistance chimique Hydrocarbures aliphatiques et aromatiques
Solvants polaires (cétones, esters, éthers)
Acides organiques et inorganiques
Eau et vapeur d'eau
Vide poussé
Problème de compatibilité Réfrigérants (R11, R12, R13, R113, R114, etc.)
PFPE
Plage de température -15°C / +320°C

FKM (Caoutchouc Fluoré)

En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.

Résistance chimique Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903.
Fluides difficilement inflammables (HFD)
Huiles de silicone et graisses
Huiles minérales et végétales et graisses
Hydrocarbures aliphatiques (propane, butane, pétrole)
Hydrocarbures aromatiques (benzène, toluène)
Hydrocarbures chlorés (trichloréthylène)
Essence (y compris à haute teneur en alcool)
Agents atmosphériques et ozone
Problème de compatibilité Liquides de frein avec une base de glycol
Gaz ammoniac
Acides organiques à faible poids moléculaire (acides formiques et acétiques)
Plage de température -20°C / +200°C (pointe sur courte durée à +230°C)
-40°C / +200°C avec des FKM spéciaux

FVMQ (Caoutchouc Fluorosilicone)

Le FVMQ présente des propriétés mécaniques et physiques très semblables à celles du VMQ. Toutefois, le FVMQ offre une meilleure résistance au carburant et aux huiles minérales. Cependant, le résistance à l'air chaud est moins bonne que pour le VMQ.

Résistance chimique Huiles minérales aromatiques (huile IRM 903)
Carburants
Hydrocarbures aromatiques à bas poids moléculaire
(benzène, toluène)
Plage de température -70°C / +175°C

HNBR (Caoutchouc Butadiène - Acrylonitrile Hydrogéné)

Cet élastomère à base de HNBR est obtenu par hydrogénation sélective des groupes butadiène du NBR. Il est couramment employé pour la direction assistée, et pour la climatisation.

Résistance chimique Hydrocarbures aliphatiques
Huiles minérales et végétales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, bases et solutions salines à température modérée
Eau et vapeur d'eau jusqu'à +150°C
Agents atmosphériques et ozone
Problème de compatibilité Hydrocarbures chlorés
Solvants polaires (cétones, esters et éthers)
Acides forts
Plage de température -30°C / +150°C (pointe sur courte durée à +160°C)
-40°C / +150°C avec des HNBR spéciaux

NBR (Caoutchouc Butadiène - Acrylonitrile)

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -30°C / +100°C (pointe sur courte durée à +120°C)
-40°C / +100°C avec des NBR spéciaux

VMQ (Caoutchouc Silicone : Polysiloxane - Vinyle - Méthyle)

Cet élastomère à base de FVMQ est très souvent employé pour la carburation.

Résistance chimique Huiles animales et végétales et graisses
Eau à température modérée
Solutions salines diluées
Agents atmosphériques et ozone
Problème de compatibilité Vapeur surchauffée de l'eau jusqu'à +120°C
Hydrocarbures chlorés à faible poids moléculaire (trichloréthylène)
Hydrocarbures aromatiques (benzène, toluène)
Plage de température -60°C / +200°C  (pointe sur courte durée à +230°C)

Le tableau ci-dessous donne un aperçu sur les caractéristiques physiques, chimiques et mécaniques pour chacun des matériaux.

Caractéristiques / Matériaux ACM AEM CR EPDM FFKM FKM FVMQ HNBR NBR VMQ
Résistance à l'abrasion 2 3 2 2 4 2 4 2 2 4
Résistance aux acides 4 3 2 2 1 1 3 1 3 3
Résistance chimique 4 2 2 1 1 1 1 2 2 2
Résistance au froid 4 2 2 2 3 4 2 2 2 2
Propriétés dynamiques 3 3 3 2 3 2 4 1 2 4
Propriétés électriques 3 3 3 2 1 4 1 3 3 1
Résistance à la flamme 4 4 2 4 1 1 2 4 4 3
Résistance à la chaleur 1 1 2 2 1 1 1 1 2 1
Imperméabilité 1 1 2 2 2 2 4 2 2 4
Résistance à l'huile 1 3 2 4 1 1 2 1 1 2
Résistance à l'ozone 1 1 2 1 1 1 1 2 4 1
Résistance à la déchirure 2 3 3 1 4 3 4 2 2 4
Résistance à la traction 3 2 2 1 2 1 3 1 2 4
Résistance à l'eau / vapeur 4 4 3 1 2 3 3 1 2 3
Résistance aux agents atmosphériques 1 1 1 1 1 1 1 2 3 1

1. Propriétés excellentes    2. Bonnes propriétés    3. Propriétés moyennes    4. Mauvaises propriétés

Compatibilité chimique

Un catalogue « Guide de compatibilité chimique » est téléchargeable dans la rubrique Documentation. Egalement, vous pouvez utiliser gratuitement notre outil en ligne « Compatibilité chimique ».

Ces deux supports vous offrent la possibilité de mesurer le comportement de nos matériaux en contact avec la plupart des fluides existants. Les données affichées sont le résultat de tests minutieux à température ambiante et tiennent compte des dernières publications. Les résultats de tests ne peuvent être perçus comme étant représentatifs à 100% de la réalité en raison des spécificités particulières de votre application. En effet, les tests effectués ne prennent pas en compte les additifs et impuretés pouvant exister dans des conditions réelles d'utilisation ni même les températures à des niveaux élevés possibles. D'autres paramètres peuvent aussi altérer le comportement de nos matériaux tels que la dureté, la rémanence, l'abrasion, etc. Nous vous recommandons donc d'effectuer vos propres tests afin de confirmer la compatibilité de nos matériaux en fonction de votre application spécifique. Notre équipe technique se tient à votre disposition pour tout complément d'information.

Données techniques

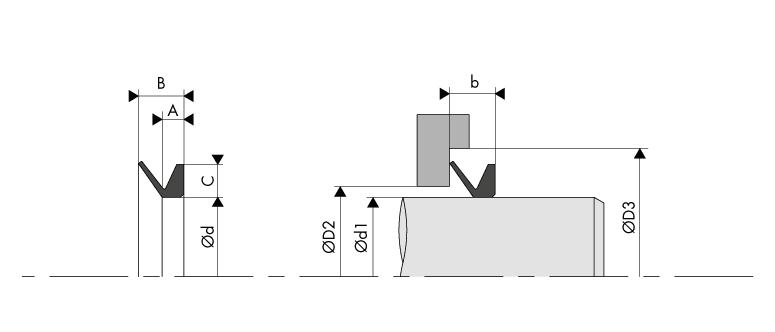

Implantation Logement V-Ring - BECA 120VE

Perte de puissance

La lèvre d'étanchéité d'un V-Ring exerce une pression si faible sur la surface en contact que la perte de puissance qui en résulte est également faible. Les variations de perte de puissance sont fonction de la vitesse circonférentielle ainsi que du diamètre de l'axe en rotation comme le montre le graphique ci-dessous. Pour des vitesses supérieures à 11,0 m/s, la lèvre d'étanchéité a tendance à se décoller compte tenu du fait que la force centrifuge est plus importante.

Perte de puissance pour V-Rings

Conception de l'arbre

Compte tenu du fait que le V-Ring est monté serré par extension sur l'arbre, il est entraîné en rotation avec l'arbre. Les exigences en matière de tolérances et d'états de surface (Ra ≤ 3,2 µm) sont relativement modérés. Pour des applications où la perte de puissance et la durée de vie du V-Ring sont des critères importants, il est recommandé de bien choisir la dimension selon le tableau dimensionnel. Si le diamètre de l'arbre Ød1 chevauche sur deux choix possibles de V-Ring, il est conseillé de sélectionner le V-Ring ayant les dimensions les plus importantes. En effet, le serrage sur l'arbre sera diminué comme la pression de contact de la lèvre sur la contre-face.

Conception de la contre-face

Contreface V-Ring

Etats de surface
Rugosité en Ra Vitesse circonférentielle v Fluides en contact
0,40 µm - 0,80 µm > 10,0 m/s Huile, eau
0,80 µm - 1,60 µm 5,0 m/s - 10,0 m/s Projection d'huile, graisse, projection d'eau
1,60 µm - 2,00 µm 1,0 m/s - 5,0 m/s Graisse, salissures, projection d'eau
2,00 µm - 2,50 µm < 1,0 m/s Graisse, salissures

L'état de surface ne doit pas avoir un Ra < 0,05 µm.

Planéité

La planéité de la contre-face est d'une importance capitale et ce d'autant plus lorsque les vitesses de rotation sont importantes. La déviation maxi. acceptable est 0,40 mm pour 100,00 mm.

Support axial

Support axial V-Ring

Le support axial favorise l'installation en butée du V-Ring. Il est aussi recommandé pour les applications où le serrage entre le V-Ring et l'arbre est relativement faible et lorsque la vitesse circonférentielle va au-delà de 6,0 - 8,0 m/s.

Le tableau ci-dessous indique la méthode de calcul du diamètre de support Ød2.

Profils V-Ring Diamètre Ød2
BECA 120VA

Ød1 + 0,50 x C

BECA 120VE

Ød1 + 9,00 mm

BECA 120VL

Ød1 + 3,00 mm

BECA 120VS

Ød1 + 0,50 x C

41 dimensions trouvées
120.VE300
Demande standard
300,0 - 305,0 294,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE305
Demande standard
305,0 - 310,0 299,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE310
Demande standard
310,0 - 215,0 304,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE315
Demande standard
315,0 - 320,0 309,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE320
Demande standard
320,0 - 325,0 314,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE325
Demande standard
325,0 - 330,0 319,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE330
Demande standard
330,0 - 335,0 323,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE335
Demande standard
335,0 - 340,0 328,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE340
Demande standard
340,0 - 345,0 333,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE345
Demande standard
345,0 - 350,0 338,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE350
Demande standard
350,0 - 355,0 343,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE355
Demande standard
355,0 - 360,0 347,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE360
Demande standard
360,0 - 365,0 352,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE365
Demande standard
365,0 - 370,0 357,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE370
Demande standard
370,0 - 375,0 362,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE375
Demande standard
375,0 - 380,0 367,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE380
Demande standard
380,0 - 385,0 371,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE385
Demande standard
385,0 - 390,0 376,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE390
Demande standard
390,0 - 395,0 381,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE395
Demande standard
395,0 - 400,0 386,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE400
Demande standard
400,0 - 405,0 391,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE405
Demande standard
405,0 - 410,0 396,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE410
Demande standard
410,0 - 415,0 401,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE415
Demande standard
415,0 - 420,0 405,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE420
Demande standard
420,0 - 425,0 410,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE425
Demande standard
425,0 - 430,0 415,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE430
Demande standard
430,0 - 435,0 420,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE435
Demande standard
435,0 - 440,0 425,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE440
Demande standard
440,0 - 445,0 429,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE445
Demande standard
445,0 - 450,0 434,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE450
Demande standard
450,0 - 455,0 439,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE455
Demande standard
455,0 - 460,0 444,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE460
Demande standard
460,0 - 465,0 448,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE465
Demande standard
465,0 - 470,0 453,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE470
Demande standard
470,0 - 475,0 458,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE475
Demande standard
475,0 - 480,0 463,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE480
Demande standard
480,0 - 485,0 468,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE485
Demande standard
485,0 - 490,0 473,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE490
Demande standard
490,0 - 495,0 478,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE495
Demande standard
495,0 - 500,0 483,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
120.VE500
Demande standard
500,0 - 505,0 488,00 65,00 30,00 32,50 50,0 ± 12,0 d1 + 24,0 d1 + 115,0
