BECA 310
Description
Le profil BECA 310 est un joint compact de tige/piston simple effet de type U à lèvre égales et constitué d'un corps plus dense en Polyuréthane. Il peut se monter dans une gorge selon la norme ISO 5597.
Avantages
Bonne étanchéité à faibles et fortes pressions
Excellente résistance à l'abrasion
Données techniques
| Température | -30°C / +110°C |
|---|---|
| Pression | 40 MPa |
| Vitesse | 0,5 m/s |
| Fluides en contact | Huiles hydrauliques minérales |
Applications
Hydraulique mobile
Manutention - Levage
Presses
Vérins hydrauliques
Matériaux
PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute Temp. 96 Shore A - Beige
Dimensions
Matériaux
PU
Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.
| Résistance chimique | Hydrocarbures aliphatiques purs (propane, butane) Huiles minérales et de graisses Huiles de silicone et de graisses Eau jusqu'à +50°C |
|---|---|
| Problème de compatibilité | Cétones, esters, éthers, alcools, glycols Eau chaude, vapeur d'eau, alcalis, amines, acides |
| Plage de température | -30°C / +90°C -30°C / +110°C avec notre PUHT (150°C en pointe sur une courte durée) |
Données techniques
Jeux d'extrusion
| Diamètre d'alésage ØD1 Diamètre de tige Ød1 |
Jeu radial F/2 |
||||
|---|---|---|---|---|---|
| ≤ 5 MPa | ≤ 10 MPa | ≤ 20 MPa | ≤ 30 MPa | ≤ 40 MPa | |
| ≤ 60 mm | 0,40 | 0,30 | 0,20 | 0,15 | 0,10 |
| > 60 mm | 0,50 | 0,40 | 0,30 | 0,20 | 0,15 |
Etats de surface
| Rugosité | Surface dynamique | Surface statique | Flans de gorge |
|---|---|---|---|
| Ra | 0,1 - 0,4 µm | ≤ 1,6 µm | ≤ 3,2 µm |
| Rz | 0,63 - 2,5 µm | ≤ 6,3 µm | ≤ 10,0 µm |
| Rmax | 1,0 - 4,0 µm | ≤ 10,0 µm | ≤ 16,0 µm |

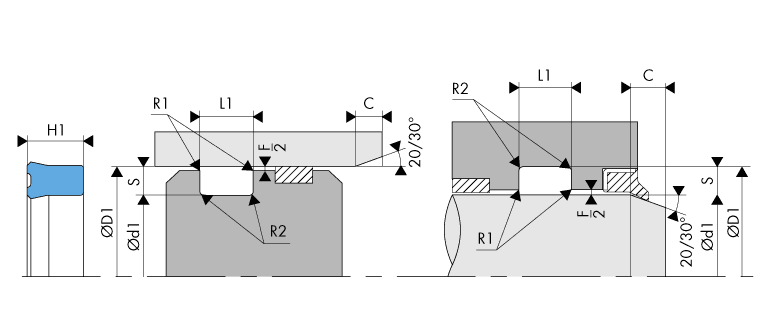

Chanfreins et rayons
| Section radiale S |
Rayon R1 |
Rayon R2 |
Chanfrein C |
|---|---|---|---|
| 3,00 | 0,40 | 0,60 | 2,50 |
| 4,00 | 0,40 | 0,60 | 2,50 |
| 5,00 | 0,40 | 0,60 | 2,50 |
| 7,50 | 0,80 | 1,00 | 4,00 |
|
310.0060145
|
6,00 | 14,00 | 5,70 | 6,30 |
|
310.0070134
|
7,00 | 13,00 | 4,50 | 5,00 |
|
310.0080164
|
8,00 | 16,00 | 4,50 | 5,00 |
|
310.0080165
|
8,00 | 16,00 | 5,70 | 6,30 |
|
310.0090133
|
9,00 | 13,00 | 3,50 | 4,50 |
|
310.0100176
|
10,00 | 17,00 | 6,00 | 7,00 |
|
310.0100186
|
10,00 | 18,00 | 5,70 | 6,30 |
|
310.0100207
|
10,00 | 20,00 | 7,30 | 8,00 |
|
310.0120205
|
12,00 | 20,00 | 5,70 | 6,30 |
|
310.0120227
|
12,00 | 22,00 | 7,30 | 8,00 |
|
310.0140215
|
14,00 | 21,00 | 5,00 | 5,60 |
|
310.0140225
|
14,00 | 22,00 | 5,70 | 6,30 |
|
310.0140247
|
14,00 | 24,00 | 7,30 | 8,00 |
|
310.5016023
|
16,00 | 23,00 | 5,00 | 5,60 |
|
310.6016024
|
16,00 | 24,00 | 5,70 | 6,30 |
|
310.0160267
|
16,00 | 26,00 | 7,30 | 8,00 |
|
310.5018025
|
18,00 | 25,00 | 5,00 | 5,60 |
|
310.6018026
|
18,00 | 26,00 | 5,70 | 6,30 |
|
310.0180287
|
18,00 | 28,00 | 7,30 | 8,00 |
|
310.0200265
|
20,00 | 26,00 | 5,00 | 5,60 |
|
310.5020027
|
20,00 | 27,00 | 5,00 | 5,60 |
|
310.0200276
|
20,00 | 27,00 | 6,00 | 7,00 |
|
310.6020028
|
20,00 | 28,00 | 5,70 | 6,30 |
|
310.0200286
|
20,00 | 28,00 | 6,00 | 7,00 |
|
310.0200307
|
20,00 | 30,00 | 7,00 | 8,00 |
|
310.0200308
|
20,00 | 30,00 | 7,30 | 8,00 |
|
310.0210307
|
21,70 | 30,00 | 7,00 | 8,00 |
|
310.5022029
|
22,00 | 29,00 | 5,00 | 5,60 |
|
310.6022031
|
22,00 | 30,00 | 5,70 | 6,30 |
|
310.0220306
|
22,00 | 30,00 | 6,00 | 7,00 |
|
310.0220328
|
22,00 | 32,00 | 7,00 | 8,00 |
|
310.0200327
|
22,00 | 32,00 | 7,30 | 8,00 |
|
310.0200309
|
22,00 | 32,00 | 8,00 | 9,00 |
|
310.5025032
|
25,00 | 32,00 | 5,00 | 5,60 |
|
310.6025033
|
25,00 | 33,00 | 5,70 | 6,30 |
|
310.0250336
|
25,00 | 33,00 | 6,00 | 7,00 |
|
310.0250338
|
25,00 | 33,00 | 8,00 | 9,00 |
|
310.0250357
|
25,00 | 35,00 | 7,30 | 8,00 |
|
310.0250358
|
25,00 | 35,00 | 8,00 | 9,00 |
|
310.0270355
|
27,00 | 35,00 | 5,70 | 6,30 |
|
310.0270358
|
27,00 | 35,00 | 8,00 | 9,00 |
|
310.0280364
|
28,00 | 36,00 | 4,50 | 5,00 |
|
310.3028036
|
28,00 | 36,00 | 5,70 | 6,30 |
|
310.0280366
|
28,00 | 36,00 | 6,00 | 7,00 |
|
310.0280368
|
28,00 | 36,00 | 8,00 | 9,00 |
|
310.0280387
|
28,00 | 38,00 | 7,00 | 8,00 |
|
310.0280389
|
28,00 | 38,00 | 8,00 | 9,00 |
|
310.0280431
|
28,00 | 43,00 | 11,50 | 12,50 |
|
310.6030038
|
30,00 | 38,00 | 5,70 | 6,30 |
|
310.0300386
|
30,00 | 38,00 | 6,00 | 7,00 |
