BECA 455

BECA 455
beca_455_3d_v1
beca_455_3d_v2

Description

Le profil BECA 455 est un joint racleur double effet constitué de deux lèvres racleuses réalisées en Polyuréthane.

Avantages

Excellente résistance à l'abrasion et à l'usure
Bon effet de raclage en interne comme en externe
Montage facile par déformation

Données techniques

Température

-30°C / +110°C

Vitesse

1 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Agriculture
Hydraulique mobile
Manutention - Levage
Vérins hydrauliques

Matériaux

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige

Dimensions
Matériaux
Données techniques

Dimensions

455.0120183, 455.0140224, 455.0180243, 455.0180264, 455.0190264, 455.0200284, 455.0200285, 455.0200306, 455.0220283, 455.0250313, 455.0250334, 455.0280364, 455.0300384, 455.0300385, 455.0320404, 455.0320405, 455.0350435, 455.0360444, 455.0360445, 455.0400484, 455.0400485, 455.0400505, 455.0420514, 455.0450534, 455.0450535, 455.0450555, 455.0500585, 455.0500605, 455.0530615, 455.0550635, 455.0550655, 455.0560665, 455.0600685, 455.0600705, 455.0630715, 455.0650735, 455.0650755, 455.0700805, 455.0700806, 455.0750856, 455.0750877, 455.0800905, 455.0800906, 455.0800927, 455.0850956, 455.0850977, 455.0901005, 455.0901006, 455.0901027, 455.0951077, 455.1001106, 455.1101257, 455.1151277, 455.1251387, 455.1351477, 455.1401537, 455.1401557, 455.1451587, 455.1551677, 455.1601727, 455.1601747, 455.1651797, 455.1801947, 455.1851977, 455.2152277

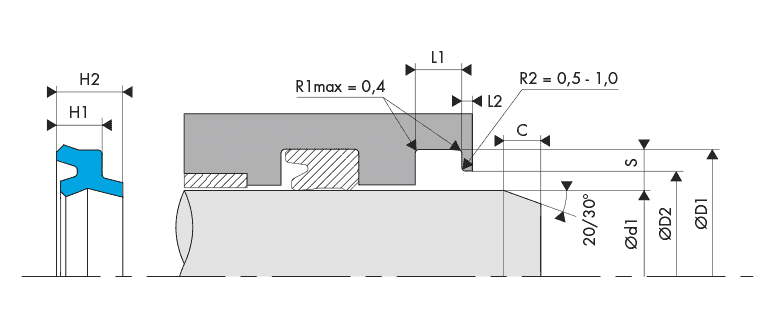

Schéma d'implantationLogement Gorge Joint racleur - Housing Groove Gland Wiper scraper seal BECA 455

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT (150°C en pointe sur une courte durée)

Données techniques

Logement Gorge Joint racleur - BECA 455

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfrein

La longueur ainsi que l'angle du chanfrein sont déterminés en fonction du joint de tige.

65 dimensions trouvées
455.0120183
Demande standard
12,00 18,00 14,50 3,60 4,80 2,00
455.0140224
Demande standard
14,00 22,00 18,50 4,50 6,00 2,00
455.0180243
Demande standard
18,00 24,00 20,50 3,60 4,80 2,00
455.0180264
Demande standard
18,00 26,00 22,50 4,50 6,00 2,00
455.0190264
Demande standard
19,00 26,00 22,50 4,50 6,00 2,00
455.0200284
Demande standard
20,00 28,00 24,50 4,50 6,00 2,00
455.0200285
Demande standard
20,00 28,00 24,50 5,00 6,80 2,00
455.0200306
Demande standard
20,00 30,00 26,50 6,00 7,50 2,00
455.0220283
Demande standard
22,00 28,00 24,50 3,60 4,80 2,00
455.0250313
Demande standard
25,00 31,00 27,50 3,60 4,80 2,00
455.0250334
Demande standard
25,00 33,00 29,50 4,50 6,00 2,00
455.0280364
Demande standard
28,00 36,00 31,00 4,50 6,00 2,00
455.0300384
Demande standard
30,00 38,00 33,00 4,50 5,80 2,00
455.0300385
Demande standard
30,00 38,00 33,00 5,00 6,50 2,00
455.0320404
Demande standard
32,00 40,00 35,00 4,50 5,80 2,00
455.0320405
Demande standard
32,00 40,00 35,00 5,00 6,50 2,00
455.0350435
Demande standard
35,00 43,00 38,00 5,00 6,50 2,00
455.0360444
Demande standard
36,00 44,00 39,00 4,50 5,80 2,00
455.0360445
Demande standard
36,00 44,00 39,00 5,00 6,80 2,00
455.0400484
Demande standard
40,00 48,00 43,00 4,50 5,80 2,00
455.0400485
Demande standard
40,00 48,00 43,00 5,00 6,50 2,00
455.0400505
Demande standard
40,00 50,00 45,00 5,00 6,50 2,00
455.0420514
Demande standard
42,00 51,00 46,00 4,60 6,00 2,00
455.0450534
Demande standard
45,00 53,00 48,00 4,50 5,80 2,00
455.0450535
Demande standard
45,00 53,00 48,00 5,00 6,50 2,00
455.0450555
Demande standard
45,00 55,00 50,00 5,00 6,80 2,00
455.0500585
Demande standard
50,00 58,00 53,00 5,00 6,50 2,00
455.0500605
Demande standard
50,00 60,00 53,00 5,00 6,80 2,00
455.0530615
Demande standard
53,00 61,00 54,00 5,00 6,50 2,00
455.0550635
Demande standard
55,00 63,00 56,00 5,00 6,50 2,00
455.0550655
Demande standard
55,00 65,00 58,00 5,00 6,80 2,00
455.0560665
Demande standard
56,00 66,00 59,00 5,30 6,80 2,00
455.0600685
Demande standard
60,00 68,00 61,00 5,00 6,50 2,00
455.0600705
Demande standard
60,00 70,00 63,00 5,00 6,80 2,00
455.0630715
Demande standard
63,00 71,00 64,00 5,00 6,50 2,00
455.0650735
Demande standard
65,00 73,00 66,00 5,00 6,50 2,00
455.0650755
Demande standard
65,00 75,00 68,00 5,00 6,80 2,00
455.0700805
Demande standard
70,00 80,00 73,00 5,00 6,80 2,00
455.0700806
Demande standard
70,00 80,00 73,00 6,00 8,00 2,00
455.0750856
Demande standard
75,00 85,00 78,00 6,00 8,00 2,00
455.0750877
Demande standard
75,00 87,00 80,00 7,00 9,00 2,00
455.0800905
Demande standard
80,00 90,00 83,00 5,30 6,80 2,00
455.0800906
Demande standard
80,00 90,00 83,00 6,00 8,00 2,00
455.0800927
Demande standard
80,00 92,00 85,00 7,00 9,00 2,00
455.0850956
Demande standard
85,00 95,00 88,00 6,00 8,00 2,00
455.0850977
Demande standard
85,00 97,00 90,00 7,00 10,00 2,00
455.0901005
Demande standard
90,00 100,00 93,00 5,30 6,80 2,00
455.0901006
Demande standard
90,00 100,00 93,00 6,00 8,00 2,00
455.0901027
Demande standard
90,00 102,00 95,00 7,00 9,00 2,00
455.0951077
Demande standard
95,00 107,00 100,00 7,00 9,00 2,00
