BECA 083A

Coussinets de glissement / Coussinets roulés

BECA 083A - bronze

Description

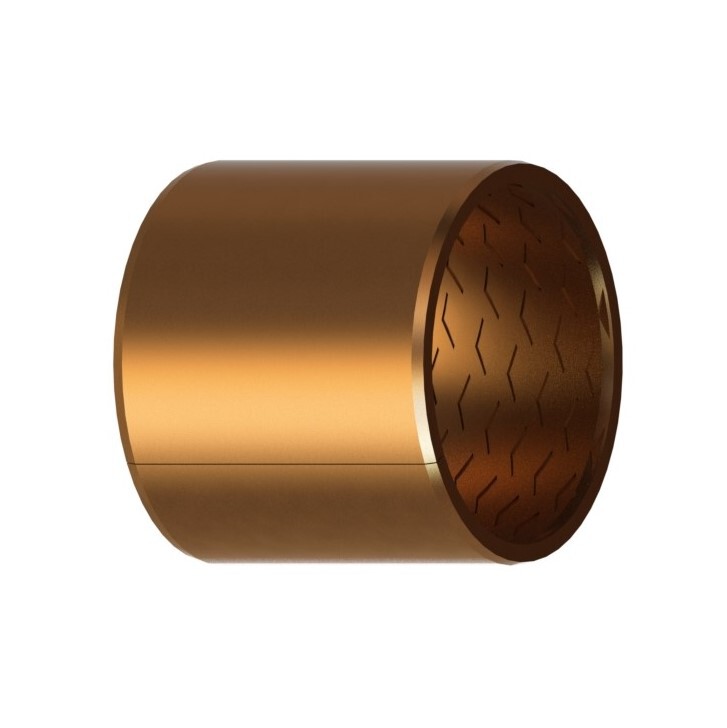

Le profil BECA 083A est un coussinet cylindrique constitué d'une seule couche structurelle en bronze servant à la fois de support et de couche de glissement dotée d'alvéoles de lubrification sphériques ou en losange.

Avantages

Faible coefficient de frottement

Bonne résistance à la corrosion

Capacité de charge élevée

Longue durée de vie

Bonne conductivité thermique

Bonne stabilité dimensionnelle

Applications

Application oscillante

Engins de levage

Engins de chantier

Tracteur

Camion

Machine outils

Téléchargement

Dimensions

Données techniques

Recommandations de conception

Dimensions

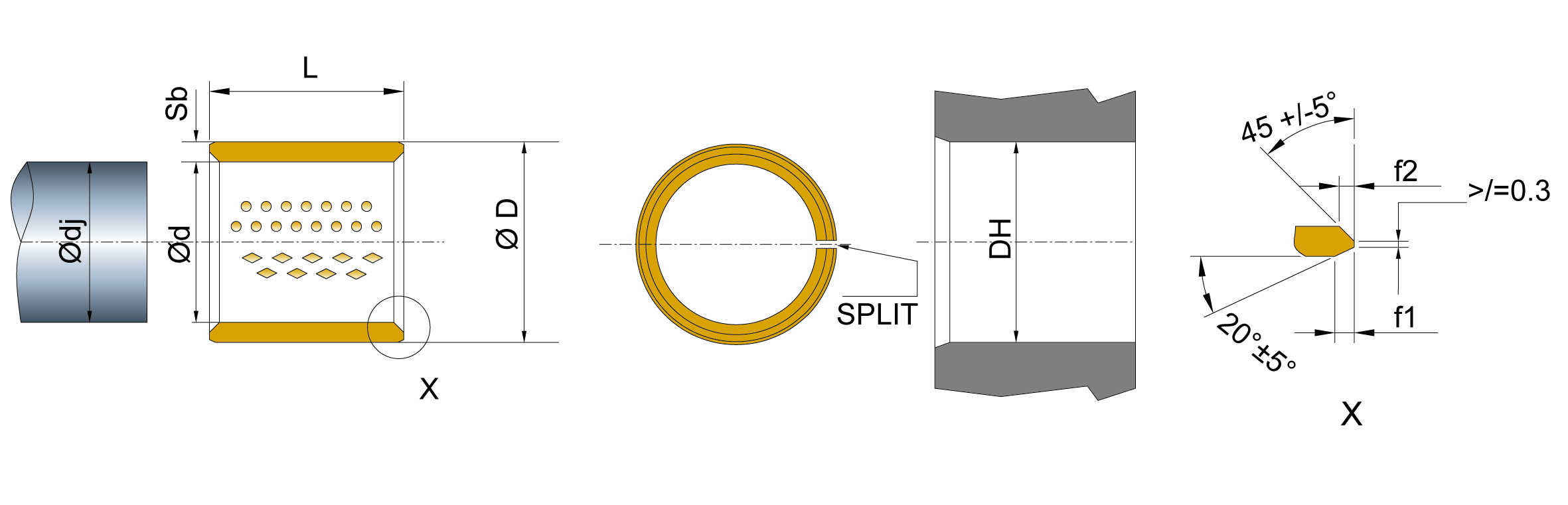

Schéma d'implantation 083 FB090 DOC-01

Données techniques

083 FB090 DOC-01

Conditions limites

Donnée		Valeur	Unité
Fonctionnement	Sec	-
Fonctionnement	Lubrifié	++
Température	T° maxi	+200	°C
Température	T° mini	-100	°C
Charge maxi	Statique	120	MPa
Charge maxi	Rotation et Oscillations	40	MPa
Vitesse maxi	Lubrifié, continu	2.5	m/s
PV maxi	Lubrifié, continu	2.8	MPa.m/s
Coefficient de frottement	Lubrifié	0,08-0,25	-
Conductivité thermique		60	W/mK
Coefficient de dilatation thermique linéaire		15x10(-6)	/K

Recommandations de conception

Tolérances appliquées au niveau des interfaces

Dimension de l'arbre		Dimension de l'alésage
Ødj 4 - 79mm	f7	ØDH	H7
Ødj >= 80mm	h8	ØDH	H7

Etats de surface

Rugosité	Diamètre de l'arbre Ødj	Diamètre d'alésage ØDH	Autres surfaces
Ra	0.2 - 0.4 µm	1.6 - 3.2 µm	25 µm

161 dimensions trouvées

083-010010A Demande standard	10	12	10
083-010015A Demande standard	10	12	15
083-010020A Demande standard	10	12	20
083-012010A Demande standard	12	14	10
083-012015A Demande standard	12	14	15
083-012020A Demande standard	12	14	20
083-014010A Demande standard	14	16	10
083-014015A Demande standard	14	16	15
083-014020A Demande standard	14	16	20
083-014025A Demande standard	14	16	25
083-015010A Demande standard	15	17	10
083-015015A Demande standard	15	17	15
083-015020A Demande standard	15	17	20
083-015025A Demande standard	15	17	25
083-016010A Demande standard	16	18	10
083-016015A Demande standard	16	18	15
083-016020A Demande standard	16	18	20
083-016025A Demande standard	16	18	25
083-018010A Demande standard	18	20	10
083-018015A Demande standard	18	20	15
083-018020A Demande standard	18	20	20
083-018025A Demande standard	18	20	25
083-020010A Demande standard	20	22	10
083-020015A Demande standard	20	22	15
083-020020A Demande standard	20	22	20
083-020025A Demande standard	20	22	25
083-020030A Demande standard	20	23	30
083-022015A Demande standard	22	25	15
083-022020A Demande standard	22	25	20
083-022025A Demande standard	22	25	25
083-022030A Demande standard	22	25	30
083-024015A Demande standard	24	27	15
083-024020A Demande standard	24	27	20
083-024025A Demande standard	24	27	25
083-024030A Demande standard	24	27	30
083-025015A Demande standard	25	28	15
083-025020A Demande standard	25	28	20
083-025025A Demande standard	25	28	25
083-025030A Demande standard	25	28	30
083-028020A Demande standard	28	32	20
083-028025A Demande standard	28	32	25
083-028030A Demande standard	28	32	30
083-030015A Demande standard	30	34	15
083-030020A Demande standard	30	34	20
083-030025A Demande standard	30	34	25
083-030030A Demande standard	30	34	30
083-030040A Demande standard	30	34	40
083-032020A Demande standard	32	36	20
083-032030A Demande standard	32	36	30
083-032040A Demande standard	32	36	40
