BECA 465

BECA 465
beca_465_3d_v1
beca_465_3d_v2

Description

Le profil BECA 465 est un joint racleur double effet compact constitué de deux lèvres racleuses réalisées en Polyuréthane. Il peut se monter dans une gorge selon la norme ISO 6195 type C.

Avantages

Excellente résistance à l'abrasion et à l'usure
Bon effet de raclage en interne comme en externe
Montage facile par déformation

Données techniques

Température

-30°C / +110°C

Vitesse

1 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides difficilement inflammables
Fluides biocompatibles
Eau
Autres (contactez nos experts)

Applications

Agriculture
Hydraulique mobile
Manutention - Levage
Vérins hydrauliques

Matériaux

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige

Dimensions
Matériaux
Données techniques

Dimensions

465.3016022, 465.3018024, 465.3020026, 465.3022028, 465.3025033, 465.3028036, 465.3032040, 465.3036044, 465.3040048, 465.3045053, 465.3050058, 465.3056066, 465.3061069, 465.3063073, 465.3068076, 465.3070080, 465.3076084, 465.3080090, 465.3088096, 465.3090100, 465.3091099, 465.3100115, 465.3107115, 465.3110125, 465.3125140, 465.3126134, 465.3147155, 465.3170178

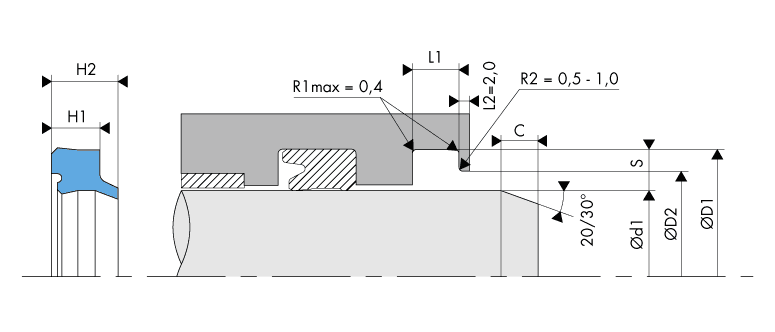

Schéma d'implantationLogement Gorge Joint racleur - Housing Groove Gland Wiper scraper seal BECA 465

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT (150°C en pointe sur une courte durée)

Données techniques

Logement Gorge Joint racleur - BECA 465

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfrein

La longueur ainsi que l'angle du chanfrein sont déterminés en fonction du joint de tige.

28 dimensions trouvées
465.3016022
Demande standard
16,00 22,00 18,50 4,00 5,30
465.3018024
Demande standard
18,00 24,00 20,50 4,00 5,30
465.3020026
Demande standard
20,00 26,00 22,50 4,00 5,30
465.3022028
Demande standard
22,00 28,00 24,50 4,00 5,30
465.3025033
Demande standard
25,00 33,00 28,00 5,00 6,40
465.3028036
Demande standard
28,00 36,00 31,00 5,00 6,40
465.3032040
Demande standard
32,00 40,00 35,00 5,00 6,40
465.3036044
Demande standard
36,00 44,00 39,00 5,00 6,40
465.3040048
Demande standard
40,00 48,00 43,00 5,00 6,40
465.3045053
Demande standard
45,00 53,00 48,00 5,00 6,40
465.3050058
Demande standard
50,00 58,00 53,00 5,00 6,40
465.3056066
Demande standard
56,00 66,00 59,00 6,00 7,30
465.3061069
Demande standard
61,00 69,00 64,00 5,00 6,40
465.3063073
Demande standard
63,00 73,00 66,00 6,00 7,30
465.3068076
Demande standard
68,00 76,00 71,00 5,00 6,40
465.3070080
Demande standard
70,00 80,00 73,00 6,00 7,30
465.3076084
Demande standard
76,00 84,00 79,00 5,00 6,40
465.3080090
Demande standard
80,00 90,00 83,00 6,00 7,30
465.3088096
Demande standard
88,00 96,00 91,00 5,00 6,40
465.3090100
Demande standard
90,00 100,00 93,00 6,00 7,30
465.3091099
Demande standard
91,00 99,00 94,00 5,00 6,40
465.3100115
Demande standard
100,00 115,00 104,00 8,50 10,30
465.3107115
Demande standard
107,00 115,00 110,00 5,00 6,40
465.3110125
Demande standard
110,00 125,00 114,00 8,50 10,30
465.3125140
Demande standard
125,00 140,00 129,00 8,50 10,30
465.3126134
Demande standard
126,00 134,00 129,00 5,00 6,40
465.3147155
Demande standard
147,00 155,00 150,00 5,00 6,40
465.3170178
Demande standard
170,00 178,00 173,00 5,00 6,40
