BECA 390
BECA 390
Données techniques
Matériaux
Téléchargement
Dimensions
Dimensions

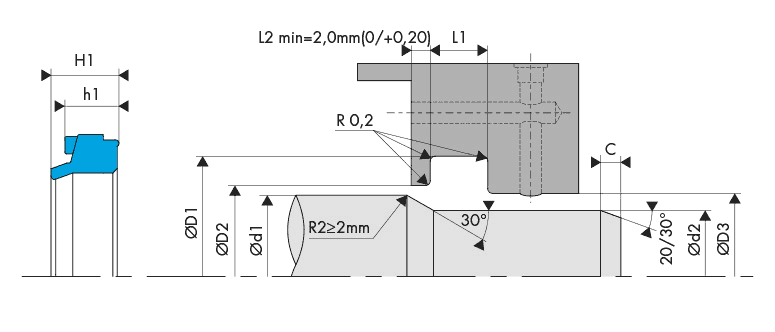

Schéma d'implantation
22 dimensions trouvées
|
390.0120185
|
12,00 | 10,00 | 18,00 | 15,50 | 13,00 | 5,00 | 4,10 | 4,80 |
|
390.0120207
|
12,00 | 10,00 | 20,00 | 17,00 | 13,00 | 7,80 | 6,30 | 7,00 |
|
390.0140225
|
14,00 | 12,00 | 22,00 | 18,50 | 15,00 | 5,50 | 4,50 | 5,20 |
|
390.0140227
|
14,00 | 12,00 | 22,00 | 19,00 | 15,00 | 7,80 | 6,30 | 7,00 |
|
390.0160225
|
16,00 | 14,00 | 22,00 | 19,50 | 17,00 | 5,50 | 4,50 | 5,20 |
|
390.0160247
|
16,00 | 14,00 | 24,00 | 21,00 | 17,00 | 7,80 | 6,30 | 7,00 |
|
390.0180267
|
18,00 | 16,00 | 26,00 | 23,00 | 19,00 | 7,80 | 6,30 | 7,00 |
|
390.0200287
|
20,00 | 17,50 | 28,00 | 24,00 | 21,00 | 7,80 | 6,30 | 7,00 |
|
390.0220307
|
22,00 | 19,50 | 30,00 | 26,00 | 23,00 | 7,80 | 6,30 | 7,00 |
|
390.0240327
|
24,00 | 22,50 | 32,00 | 28,00 | 25,00 | 7,80 | 6,30 | 7,00 |
|
390.0250337
|
25,00 | 23,50 | 33,00 | 29,00 | 26,00 | 7,80 | 6,30 | 7,00 |
|
390.0280367
|
28,00 | 25,50 | 36,00 | 32,00 | 29,00 | 7,80 | 6,30 | 7,00 |
|
390.0300407
|
30,00 | 27,50 | 40,00 | 35,00 | 31,50 | 7,80 | 6,20 | 7,00 |
|
390.0320427
|
32,00 | 29,00 | 42,00 | 37,00 | 33,50 | 7,80 | 6,20 | 7,00 |
|
390.0340447
|
34,00 | 31,00 | 44,00 | 39,00 | 35,50 | 7,80 | 6,30 | 7,00 |
|
390.0360467
|
36,00 | 33,00 | 46,00 | 41,00 | 37,50 | 7,80 | 6,20 | 7,00 |
|
390.0400507
|
40,00 | 37,00 | 50,00 | 45,00 | 41,50 | 7,80 | 6,20 | 7,00 |
|
390.0450557
|
45,00 | 42,00 | 55,00 | 50,00 | 46,50 | 7,80 | 6,30 | 7,00 |
|
390.0500607
|
50,00 | 47,00 | 60,00 | 55,00 | 51,50 | 7,80 | 6,20 | 7,00 |
|
390.0500671
|
50,00 | 47,00 | 67,00 | 58,00 | 51,50 | 9,50 | 10,00 | 10,50 |
|
390.0570741
|
57,00 | 54,00 | 74,00 | 65,00 | 60,00 | 9,50 | 10,00 | 10,50 |
|
390.0950154
|
9,50 | 8,00 | 15,00 | 12,00 | 10,00 | 5,00 | 4,00 | 5,00 |
