BECA 572
BECA 572
Données techniques
Matériaux
Téléchargement
Dimensions
Dimensions

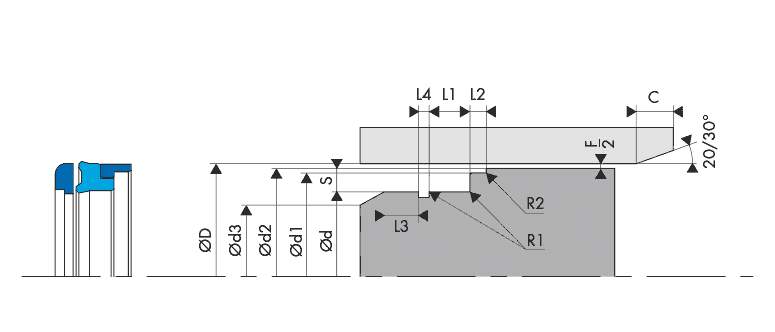

Schéma d'implantation
12 dimensions trouvées
|
572.0032AP9
|
32,00 | 20,00 | 28,00 | 31,00 | - | 10,00 | 6,40 | - | - |
|
572.0035AP9
|
35,00 | 23,00 | 31,00 | 34,00 | - | 10,00 | 6,40 | - | - |
|
572.0040AP9
|
40,00 | 28,00 | 35,40 | 38,70 | 23,60 | 10,00 | 6,40 | 6,00 | 3,10 |
|
572.0050AP9
|
50,00 | 30,00 | 44,20 | 48,30 | 25,60 | 14,50 | 6,40 | 6,50 | 3,30 |
|
572.0060AP9
|
60,00 | 40,00 | 54,20 | 58,30 | 35,60 | 14,50 | 6,40 | 6,50 | 3,30 |
|
572.0063AP9
|
63,00 | 48,00 | 57,20 | 61,30 | 38,60 | 11,00 | 6,40 | - | - |
|
572.0065AP9
|
65,00 | 45,00 | 59,20 | 63,30 | 40,60 | 14,50 | 6,40 | 6,50 | 3,30 |
|
572.0070AP9
|
70,00 | 50,00 | 64,20 | 68,30 | 45,60 | 14,50 | 6,40 | 6,50 | 3,30 |
|
572.0080AP9
|
80,00 | 60,00 | 74,20 | 78,30 | 55,60 | 14,50 | 6,40 | 6,50 | 3,30 |
|
572.0090AP9
|
90,00 | 70,00 | 84,20 | 88,30 | 65,60 | 14,50 | 6,40 | 6,50 | 3,30 |
|
572.0100AP9
|
100,00 | 80,00 | 93,20 | 98,30 | 75,60 | 14,50 | 6,40 | 6,50 | 3,30 |
|
572.0105AP9
|
105,00 | 85,00 | 98,20 | 103,30 | 80,60 | 14,50 | 6,40 | 6,50 | 3,30 |
