BECA 571
BECA 571
Données techniques
Matériaux
Téléchargement
Dimensions
Dimensions

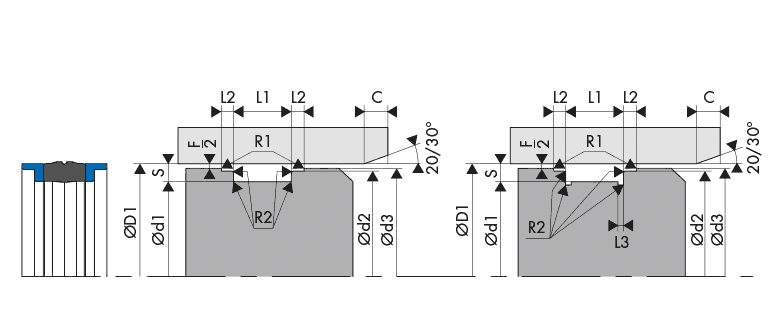

Schéma d'implantation
66 dimensions trouvées
|
571.0035AK8
|
35,00 | 27,00 | 31,00 | 34,40 | - | 15,50 | 3,20 | - |
|
571.0036AK8
|
36,00 | 28,00 | 32,00 | 35,40 | - | 15,50 | 3,20 | - |
|
571.0040AK8
|
40,00 | 32,00 | 36,00 | 39,40 | - | 15,50 | 3,20 | - |
|
571.0042AK8
|
42,00 | 34,00 | 38,00 | 41,40 | - | 15,50 | 3,20 | - |
|
571.0045AK8
|
45,00 | 37,00 | 41,00 | 44,40 | - | 15,50 | 3,20 | - |
|
571.0050AK8
|
50,00 | 38,00 | 46,00 | 49,40 | - | 20,50 | 4,20 | - |
|
571.0055AK8
|
55,00 | 43,00 | 51,00 | 54,40 | - | 20,50 | 4,20 | - |
|
571.0060AK8
|
60,00 | 48,00 | 56,00 | 59,40 | - | 20,50 | 4,20 | - |
|
571.0063AK8
|
63,00 | 51,00 | 59,00 | 62,40 | - | 20,50 | 4,20 | - |
|
571.0065AK8
|
65,00 | 50,00 | 61,00 | 64,40 | - | 18,30 | 4,20 | - |
|
571.0070AK8
|
70,00 | 58,00 | 66,00 | 69,40 | - | 20,50 | 4,20 | - |
|
571.0075AK8
|
75,00 | 63,00 | 71,00 | 74,40 | - | 20,50 | 4,20 | - |
|
571.0080AK8
|
80,00 | 66,00 | 76,00 | 79,40 | - | 22,50 | 5,20 | - |
|
571.0085AK8
|
85,00 | 71,00 | 81,00 | 84,40 | - | 22,50 | 5,20 | - |
|
571.0090AK8
|
90,00 | 76,00 | 86,00 | 89,40 | - | 22,50 | 5,20 | - |
|
571.0100AK8
|
100,00 | 86,00 | 96,00 | 99,40 | - | 22,50 | 5,20 | - |
|
571.0110AK8
|
110,00 | 96,00 | 106,00 | 109,40 | - | 22,50 | 5,20 | - |
|
571.0115AK8
|
115,00 | 90,00 | 111,00 | 114,40 | - | 22,40 | 5,20 | - |
|
571.0120AK8
|
120,00 | 106,00 | 116,00 | 119,40 | - | 22,50 | 5,20 | - |
|
571.0125AK8
|
125,00 | 108,00 | 121,00 | 124,40 | - | 26,50 | 7,20 | - |
|
571.0140AK8
|
140,00 | 123,00 | 136,00 | 139,40 | - | 26,50 | 7,20 | - |
|
571.0150AK8
|
150,00 | 133,00 | 148,00 | 149,40 | - | 26,50 | 7,20 | - |
|
571.0160AF8
|
160,00 | 143,00 | 156,00 | 159,40 | - | 26,50 | 7,20 | - |
|
571.0160AK8
|
160,00 | 143,00 | 156,00 | 159,40 | - | 26,50 | 7,20 | - |
|
571.0170AK8
|
170,00 | 153,00 | 166,00 | 169,40 | - | 26,50 | 7,20 | - |
|
571.0180AK8
|
180,00 | 163,00 | 176,00 | 179,50 | - | 26,50 | 7,20 | - |
|
571.0200AK8
|
200,00 | 180,00 | 196,00 | 199,40 | - | 31,50 | 9,20 | - |
|
571.0220AK8
|
220,00 | 200,00 | 216,00 | 219,40 | - | 31,50 | 9,20 | - |
|
571.0250AK8
|
250,00 | 230,00 | 246,00 | 249,40 | - | 31,50 | 9,20 | - |
|
571.1025AK8
|
25,00 | 16,00 | 20,00 | 24,40 | - | 13,50 | 3,20 | - |
|
571.1032AK8
|
32,00 | 22,00 | 26,00 | 31,40 | - | 15,50 | 3,20 | - |
|
571.1040AK8
|
40,00 | 24,00 | 35,40 | 38,70 | - | 18,40 | 6,35 | - |
|
571.1050AK8
|
50,00 | 34,00 | 45,40 | 48,70 | - | 18,40 | 6,35 | - |
|
571.1055AK8
|
55,00 | 39,00 | 50,40 | 53,60 | - | 18,40 | 6,35 | - |
|
571.1060AK8
|
60,00 | 44,00 | 55,40 | 58,70 | - | 18,40 | 6,35 | - |
|
571.1063AK8
|
63,00 | 47,00 | 58,40 | 61,70 | - | 18,40 | 6,35 | - |
|
571.1070AK8
|
70,00 | 50,00 | 64,20 | 68,30 | - | 22,40 | 6,35 | - |
|
571.1075AK8
|
75,00 | 55,00 | 69,20 | 73,30 | - | 22,40 | 6,35 | - |
|
571.1080AK8
|
80,00 | 60,00 | 74,20 | 78,30 | - | 22,40 | 6,35 | - |
|
571.1085AK8
|
85,00 | 65,00 | 79,20 | 83,30 | - | 22,40 | 6,35 | - |
|
571.1090AK8
|
90,00 | 70,00 | 84,20 | 88,30 | - | 22,40 | 6,35 | - |
|
571.1095AK8
|
95,00 | 75,00 | 89,20 | 93,30 | - | 22,40 | 6,35 | - |
|
571.1100AK8
|
100,00 | 75,00 | 93,20 | 98,00 | - | 22,40 | 6,35 | - |
|
571.1110AK8
|
110,00 | 90,00 | 104,10 | 108,30 | - | 25,30 | 6,35 | - |
|
571.2040AK8
|
40,00 | 30,00 | 35,40 | 38,70 | - | 16,30 | 6,35 | - |
|
571.2100AK8
|
100,00 | 87,00 | 93,80 | 98,50 | - | 14,00 | 6,00 | - |
|
571.2110AK8
|
110,00 | 90,00 | 104,10 | 108,30 | - | 22,50 | 6,35 | - |
|
571.3025AK8
|
25,00 | 17,00 | 22,00 | 24,00 | - | 10,00 | 4,00 | - |
|
571.3032AK8
|
32,00 | 24,00 | 29,00 | 31,00 | - | 10,00 | 4,00 | - |
|
571.3040AK8
|
40,00 | 32,00 | 37,00 | 39,00 | - | 10,00 | 4,00 | - |
|
571.3050AK8
|
50,00 | 40,00 | 47,00 | 49,00 | - | 12,50 | 4,00 | - |
|
571.3063AK8
|
63,00 | 53,00 | 60,00 | 62,00 | - | 12,50 | 4,00 | - |
|
571.3080AK8
|
80,00 | 65,00 | 76,00 | 78,50 | - | 20,00 | 5,00 | - |
|
571.3100AK8
|
100,00 | 85,00 | 96,00 | 98,50 | - | 20,00 | 5,00 | - |
|
571.3125AK8
|
125,00 | 105,00 | 120,00 | 123,00 | - | 25,00 | 6,30 | - |
|
571.3140AK8
|
140,00 | 120,00 | 135,00 | 138,00 | - | 25,00 | 6,30 | - |
|
571.3180AK8
|
180,00 | 150,00 | 172,00 | 178,00 | - | 36,00 | 12,50 | - |
|
571.5035AK8
|
35,00 | 25,00 | 29,00 | 34,40 | - | 15,50 | 3,20 | - |
|
571.5040AK8
|
40,00 | 26,00 | 36,00 | 39,40 | - | 15,50 | 3,20 | - |
|
571.5130AK8
|
130,00 | 105,00 | 122,60 | 127,50 | - | 25,30 | 9,50 | - |
|
571.R025AK8
|
25,00 | 17,00 | 21,00 | 24,40 | 14,00 | 13,50 | 3,20 | 2,10 |
|
571.R030AK8
|
30,00 | 22,00 | 26,00 | 29,40 | 19,00 | 13,50 | 3,20 | 2,10 |
|
571.R032AK8
|
32,00 | 24,00 | 28,00 | 31,40 | 21,00 | 15,50 | 3,20 | 3,10 |
|
571.R035AK8
|
35,00 | 27,00 | 31,00 | 34,40 | 24,00 | 15,50 | 3,20 | 3,10 |
|
571.R040AK8
|
40,00 | 32,00 | 36,00 | 39,40 | 29,00 | 15,50 | 3,25 | 3,10 |
|
571.R045AK8
|
45,00 | 37,00 | 41,00 | 44,40 | 34,00 | 15,50 | 3,20 | 3,10 |
