BECA 080C (Acier)

BECA 080C (Acier)

Description

Le profil BECA 080C - PTFE + Acier/Pb - est une rondelle de butée autolubrifiant  constituée d'une couche structurelle en acier à  faible teneur en carbone, d'une couche médiane en bronze fritté poreux. et d'une couche de glissement, à base de mélange de PTFE et Pb.

Avantages

Autolubrifiant
Faible coefficient de frottement
Bonne résistance à l'usure
Bonne résistance à l'abrasion
Adapté aux charges importantes

Applications

Equipements de gymnase
Imprimeries
Photocopieuses
Tabac
Textile

Téléchargement

Dimensions
Données techniques

Dimensions

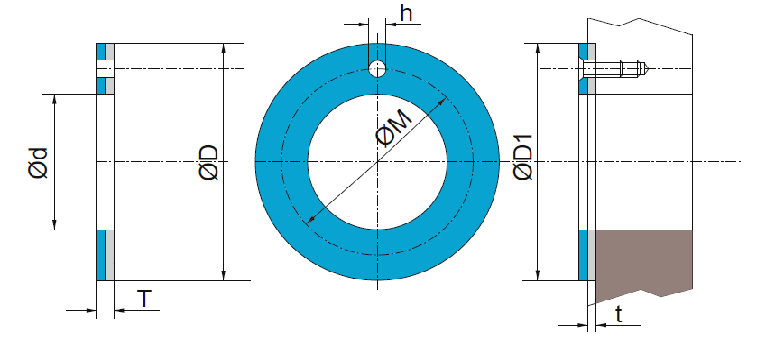

Schéma d'implantationLogement - Groove - BECA 080C - BECA 080F

Données techniques

Logement - Groove - BECA 080C - BECA 080F

Microstructure

Représentation Description
Microstructure - BECA 080A - 080B - 080C 1

Composition PTFE/Pb, 0,01-0,03 mm, matériau anti-abrasion, qui formera un film lubrifiant pendant le fonctionnement

2

Couche de poudre de bronze fritté, 0,2-0,35 mm, qui renforce davantage la combinaison de la plaque d'acier et de la couche de PTFE et transfère la chaleur plus rapidement

3   Support en acier à faible teneur en carbone, supporte une chaleur de transfert de charge élevée
4   Couche de placage cuivre/étain, anti-corrosion



Conditions limites

Donnée Valeur Unité
Fonctionnement Sec ++
Lubrifié +
Température T° maxi +280 °C
T° mini -195 °C
Charge maxi Statique 250 MPa
Faibles mouvements 140 MPa
Rotation et Oscillations 60 MPa
Vitesse maxi Sec 2,5 m/s
Lubrifié 5 m/s
PV maxi Sec, en pointe 3,6 MPa.m/s
Sec, en continu 1,8
Coefficient de frottement Sec 0,08-0,20 -
Lubrifié 0,02-0,07 -
Conductivité thermique 42 /K
Coefficient de dilatation thermique linéaire 12x10(-6) W/(m.K)





16 dimensions trouvées
080.010001C
Demande standard
8 20 1 1,5 10 20 1,5 15
080.012001C
Demande standard
10 24 1 1,5 12 24 1,5 18
080.014001C
Demande standard
12 26 1 2 14 26 1,5 20
080.016001C
Demande standard
14 30 1 2 16 30 1,5 23
080.018001C
Demande standard
16 32 1 2 18 32 1,5 25
080.020001C
Demande standard
18 36 1 3 20 36 1,5 28
080.022001C
Demande standard
20 38 1 3 22 38 1,5 30
080.024001C
Demande standard
22 42 1 3 24 42 1,5 33
080.026001C
Demande standard
24 44 1 3 26 44 1,5 35
080.028001C
Demande standard
26 48 1 4 28 48 1,5 38
080.032001C
Demande standard
30 54 1 4 32 54 1,5 43
080.038001C
Demande standard
36 62 1 4 38 62 1,5 50
080.042001C
Demande standard
40 66 1 4 42 66 1,5 54
080.048002C
Demande standard
46 74 1,5 4 48 74 2 61
080.052002C
Demande standard
50 78 1,5 4 52 78 2 65
080.062002C
Demande standard
60 90 1,5 4 62 90 2 76
